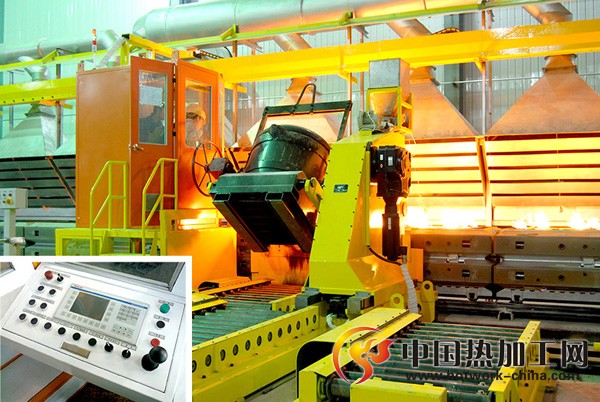

筒形伺服控制浇注机
造型生产线专用浇注机应用国外先进工艺技术和国际品牌的传动、控制元件及控制系统技术，全机械伺服或变频传动，无液压，安全可靠，运行平稳，维护简便。
造型生产线专用浇注机基本组成包括浇注包、伺服倾转机构、纵移系统、横移机构、控制及操作系统和随流孕育系统等。
适用于静压造型线、水平脱箱造型线、自硬砂造型线等不同造型工艺的灰铁、球铁在线连续浇注，提高生产线效率和铸件质量。
浇包结构优化保温性能良好。
●筒形浇包并设有机上包盖，散热少、保温效果好。
●壶形包嘴，挡渣效果好。
●完全机械传动安全可靠。
倾转浇注为交流伺服传动，配国际品牌伺服电机及数字式伺服控制器，速度无级可调。操作主从伺服手柄，实现稳定浇注及回包。
纵移由齿轮齿条传动，伺服控制器调速、定位，使浇注机沿浇注段定节距、多节距移动，实现换位浇注、跟踪浇注。
横移由絲杆和减速电机变频传动，用于包嘴横向位置调整、设置。
先进的控制与操作系统
造型生产线专用浇注机浇注机由PLC控制，具有手动及半自动工作制。
操作台上设有操纵按钮及伺服操纵手柄和彩色人机界面，可设定和显示各运行参数，监控运行状态和故障显示、诊断实时报警。
控制管理系统采用简体中文菜单。
采用国际品牌PLC(lndraMotion MLC Runtime专用运动控制器)、伺服控制器、伺服电机、操作显示及人机界面和操纵手柄。
主控单元PLC具备以太网和Profibus总线通讯功能。与造型线可实现必要的信息交换及连锁控制。
齐全完善的浇注功能。
