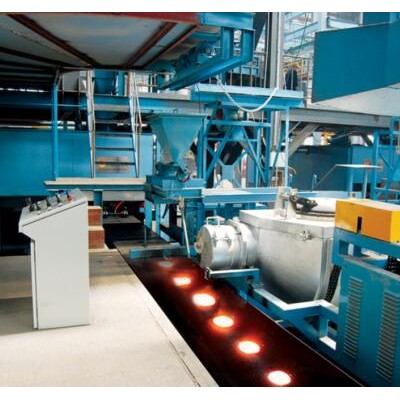

扇形伺服控制浇注机主要包括扇形浇包、随机包盖、浇注主机、随流孕育装置、电控系统及操作台等。扇形横截面浇包的铁水出口靠近扇形圆心，包盖固定在浇包上，保温性能好。设有反向倒铁水机构。
扇形伺服控制浇注机具有纵移、横移、倾转浇注3个运动自由度。全机械传动，安全可靠，操作维护方便。
随流孕育装置，给料螺旋由变频器驱动，定量准确、调整方便。
采用国际品牌PLC、触摸式显示屏和伺服控制器、变频器，可设定和显示各运行参数，监控运行状态和故障显示、诊断实时报警。控制管理系统采用简体中文菜单。
扇形伺服控制浇注机主要技术特点
●倾转浇注采用伺服控制，倾转角度一速度按照典型的流量一时间曲线运动，达到工艺必要的浇注效果，重复定位精度高。
●按"慢一快一慢、快速收包"浇注程序，以良好的工艺浇注速度实现浇注。
●当浇注设为自动时，浇注机可自动完成浇注循环动作。
●计算机和伺服电机控制浇包的角速度，主从手柄调整控制铁水流量。
●具有手动、自动功能，可输入存储不同的浇注参数，实现不同产品的浇注。
●浇注机可做X、Y两个方向移动，变频控制。
●以快速浇注铸型为目的的自动浇注控制系统，适合高速垂直分型造型线的自动浇注。
|
造型方式 |
垂直造型自动线 |
|
造型生产率 |
180-300箱／时 |
|
浇注机运动自由度 |
纵移、横移、倾转浇注 |
|
浇包额定容量 |
0.6T、0.8T、1T |
|
浇注速度 |
0-2.5 kg/s |
|
随流孕育给料量 |
0-20g/s |
|
重复定量精度 |
≤5% |
|
功率 |
8.62kw |
