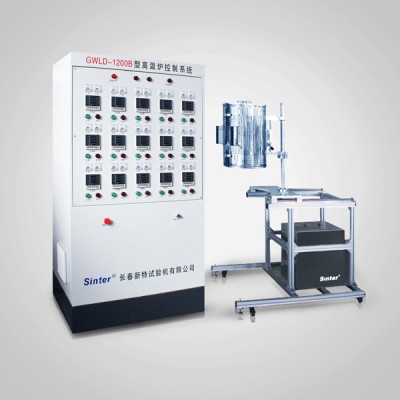

高温试验电炉采用整体筒式或对开结构，加热体采用特制电阻丝加热，加热炉丝根据炉体及试验要求合理分布，保证了炉内试验区域的温度梯度及温度波动度要求的同时升温快速且节能环保。
加热系统采用φ1.5炉丝分段式控制，根据试验要求由二段、三段至多段方式。也可根据要求或需长时间工作采用φ5炉丝作为加热体，低电压、大电流，可延长电炉使用寿命，高温状态下可连续工作≥5000小时。
体炉采用多层不同隔热及保温材料，保证电炉外表面温升小、耗能低。
温度测控系统
测温元件采用K型、N型或S型热电偶，工作稳定可靠；
温度测控系统采用进口或国产品牌或计算机操作人机界面（HMI）彩色触摸屏组成；
具有RS-232或RS-485通讯界面，可在电脑上设计程式，监视试验过程并执行自动开关机等功能；
高温变形测量装置
侧插式采用国产或进口应变式引伸计直接侧插入炉体顶于试样表面，温度可达1200℃；
双边测量方式，将试样所产生的标距变形引至炉体外传感器（差动变压器、光栅尺、数字千分表、应变式引伸计等）进行测量，试验过程中无需拆解引伸计。
高温试验电炉完善的保护功能，具有温度到达报警、超温保护等功能。
高温试验电炉可通过旋转支臂或移动支架与多种试验机随意组成使用。
高温试验电炉的高温拉伸部分采用高温合金、水冷连杆及隔热装置与主机夹持部分快捷联接，并防止温度传导引起的负荷传感器产生的力值温漂。
