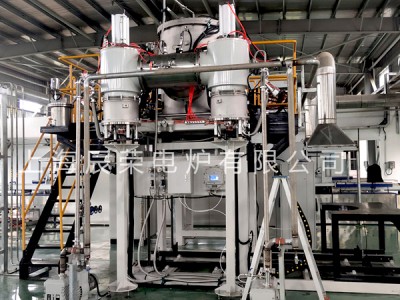

立式真空电阻炉为周期作业式，采用底部进出料的方式。
立式真空电阻炉为单室立式结构，主要由真空室系统、真空获得及测量系统、样品加热控温系统、样品托架系统、供气系统、水冷系统、电控系统等组成。
立式真空电阻炉技术参数
1、电源： 380V、三相五线制、50Hz。
2、额定功率： 180 Kw（暂定）。
3、最高额定温度： 1500 ℃。
4、长期工作温度： 1350 ℃。
5、均温区内炉温均匀性： ≤±5 ℃。
6、控温精度≤±1 ℃。
7、控温区数： 三 区(上、中、下)。
8、升温速率： 0-25℃/min(空炉测试)。
9、冷态极限真空： ≤5×10-4 Pa。
10、工作真空： ≤5×10-3 Pa；
11、漏气量（压升率）： ≤0.26 Pa/h（中国航标）。
12、抽气速率： ≤45 min(烘炉后，炉内压力从大气压达到工作真空状态)。
13、气氛介质： 氢气、氩气。
14、工作区尺寸：Φ450×850 mm（即钼坩锅直径×高）。
15、料架尺寸： 共30层，层高23 mm，层净高不小于17mm,单层直径Φ350 mm，底层料架距坩锅底部不小于8cm,每层放料量不小于3Kg。具体方案由投标方确定。
16、装料量：≤150 kg/炉（不含料架重量）。
17、装料方式： 下装料。
18、测温方式： 室温～1500℃采用钼套管W-ReR双芯热电偶丝测温；在隔热屏与外侧不锈钢支架之间设测温点。
19、加热方式： 钼带加热，设备配备三相数字智能电表。
20、氢气状态下加热功能： 设置氢气在0.1kPa～120kPa压力范围内使用可调可控。
21、降温方式： 真空状态下或氢气状态下从高温随炉降到100℃以下出炉。
22、控制方式:触摸屏,采用PID调节,液晶数显,可显示时间、温度记录、控制参数。
23、提供的炉内钼制品、绝缘材料和其他配件（不含不锈钢隔热屏和支架以及炉体本身）中Zr、Hf、Ti、Cr、Fe、Al、Si、Ca、K、Na、Mn、Mg等元素均不得高于10ppm，并提供材料化学成份检测报告单，并得到需方的确认。
