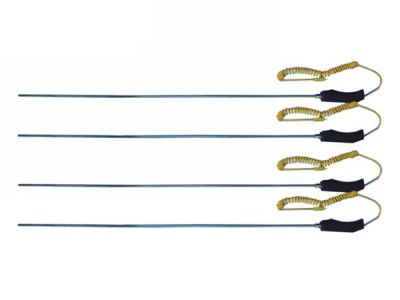

手持式热电偶描述：
手持式热电偶又称手柄式热电偶专供测量各种形状的固体介质的表面温度以及测量液体、气体的温度。手持式热电偶使用范围很广，不受物体表面的形状限制，外形轻巧，携带方便，由于手持式热电偶具有直径小、可弯曲、抗震动、热响应时间快和紧固耐用、可靠性高等优点，该产品与数字显示仪配合使用可直接测量并显示不同生产过程中0~1300℃范围内的各种介质的温度，被广泛用于冶金、化工、纺织、印染、造纸、橡胶、塑料、陶瓷、粮仓等工业部门、企业。
手持式热电偶型号规格：
|
型号 |
分度号 |
外径 |
长度 |
工作端形式 |
|
WRMK-181/ WRMK-187 |
N |
Φ2-Φ8 |
300 400 500 600 700 800 900 1000 1500 2000 2500 3000 等等 |
绝缘式 |
|
WRNK-181/ WRNK-187 |
K |
|||
|
WREK-181/ WREK-187 |
E |
|||
|
WRCK-181/ WRCK-187 |
T |
|||
|
WRFK-181/ WRFK-187 |
J |
|||
|
WRMK-182/ WRMK-188 |
N |
接壳式 |
||
|
WRNK-182/ WRNK-188 |
K |
|||
|
WREK-182/ WREK-188 |
E |
|||
|
WRCK-182/ WRCK-188 |
T |
|||
|
WRFK-182/ WRFK-188 |
J |
★:1)未注明测温范围及保护管材质，保护管材质一律以1Cr18Ni9Ti提供；
2）接壳式同绝缘式产品型号相差末尾数字，如：接壳式为WRNK-182/WRNK-188。
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间，用τ0.5表示。
手式热电偶热响应时间不大于下表的规定：
|
热响应时间τ0.5S |
接壳式 |
绝缘式 |
|
套管直径（mm） |
||
|
2.0 |
0.4 |
0.5 |
|
3.0 |
0.6 |
1.2 |
|
4.0 |
0.8 |
2.5 |
|
5.0 |
1.2 |
4.0 |
|
6.0 |
2.0 |
6.0 |
|
8.0 |
4.0 |
8.0 |
