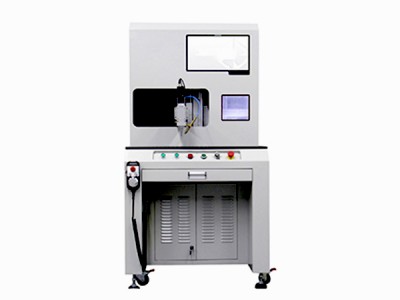

点击图片查看原图
QCW激光焊接机采用新型长脉宽QCW激光器，其构造简单性价比高可为客户提供更加经济可行的解决方案。整机采用全风冷的扇热方案，激光器脉冲宽度为0.2-20ms,单脉冲能量可从7.5焦到50焦,与传统的YAG 激光器相比，在加工效果相近的情况下，具有更高的电光转换效率，LP YAG激光器仅约为3.5%，而QCW激光器高达30%。光纤激光器的采用使得设备体积小，免维护，高可靠性，并且在其正常的寿命期间内无需更换任何器件等独特优势。
QCW激光焊接机显著优势:
•具有较好的光束质量，其输出光斑尺寸有多种选择，并且光束质量低至0.35mm*mrad(单模)，并且输出高至2mm*mrad；
•紧凑的结构比传统的YAG激光器更节省本钱；
•能量转换效率超过了30%；
•免维护,并且在其正常的寿命期间内不需要更换任何器件；
•在长脉宽工作模式下,QCW激光器是点焊、缝焊和钻孔的最佳选择；
•在整个激光功率动态范围内具有稳定脉冲功率和能量。
QCW激光焊接机技术参数：
| 机器型号 |
HENLASE-Q150 |
HENLASE-Q300 |
|
连续模式平均功率 |
250W |
300W |
|
脉冲模式峰值功率 |
1500W |
3000W |
|
脉冲模式平均功率 |
150W |
300W |
|
激光波长 |
1070nm |
1070nm |
|
工作模式 |
连续与脉冲可调 |
连续与脉冲可调 |
|
光纤输出数量 |
1 |
1 |
|
整机功率 |
1600W |
3200W |
|
瞄准定位 |
红光指示 |
红光指示 |
|
电源输入 |
AC220V±10%,50/60HZ |
AC220V±10%,50/60HZ |
|
主机尺寸 |
430W*540L*222H(mm) |
430W*540L*222H(mm) |
|
冷却方式 |
风冷 |
风冷 |
|
光纤直径 |
50um/100um/200um可选 |
50um/100um/200um可选 |
|
光纤长度 |
10m |
10m |
|
功率稳定性 |
<±1% |
<±1% |
|
光纤数值孔径NA |
<0.22 |
<0.22 |
|
工作环境温度 |
10-30°C |
10-30°C |
