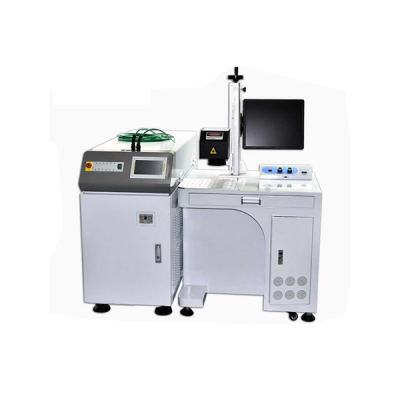

振镜式光纤激光焊接机概述：
振镜式激光焊机，可接入YAG灯泵浦激光器，光纤激光器等多种激光器，动态3D聚焦功能，可以实现平面，曲面工件的3维焊接。振镜式激光焊接，采用大功率数字式高速振镜，替代传统丝杆轨道轨迹运动系统，焊接速度成倍加快，生产加工效率大大提高。由于没有了传统的移动部件，焊机稳定可靠，体积小，可以焊接狭小空间，或集成安装于有限空间。
振镜式光纤激光焊接机特点：
采用3D扫描技术，可以实时动态聚焦，平面，曲面任意面连续轨迹焊接。
最大5000瓦功率承载能力，采用先进的设计和超高纯度材料加工，具有强大的功细承载能力。
聚焦能力好，焊接光斑质量接近完美。严格高标准的研磨，加工精度度，保证了极好的光束质量，和平面均匀性，确保了焊接加工质量。
焊接定位轨迹精度高，定位精度可达0.01mm，轨迹精度可达0.05mm。高精密零部件焊接的不二选择。
速度快，微妙级的响应时间和加减速时间，相较于直线导轨和机器人要快一到两个数量级。焊接轨迹速度可守2000mm/s。
模块化设计，维修简单，更换容易。可实现整体的更换维修，重要生产线，大批量生产的现场恢复周期快。
配套专业的振镜焊接控制软件，可实现轨迹优化，速度快。激光能量缓升缓降控制。螺旋抖动控制，点控制等功能。
振镜式光纤激光焊接机用途：
振镜激光焊接机,应用于焊接工艺要求较高而且光路移动方便的焊接场合，可焊精细的微电子元件、集成电路引线等精密零件的焊接，大功率二极管、手机电池、手机壳、电子元器件、手机零部件、电子元件、电池极片、盖帽、联接片，精密零部件、真空杯、不锈钢制品、传感器、钨丝、铝合金、笔记本电脑外壳、电器配件、滤清器、油嘴、高尔夫球头、锌合金工艺品。
适用材料：不锈钢、铁、铝、铜、金、银、合金焊接等。
|
设备型号 |
SCY150 |
SCY300 |
SCY600 |
|
最大激光输出功率 |
150W |
300W |
600W |
|
激光类型 |
光纤传输 |
||
|
激光波长 |
1064um |
||
|
脉冲宽度 |
0.1ms-45ms |
||
|
单脉冲最大能量 |
60J |
120J |
250J |
|
脉冲频率 |
100HZ |
||
|
激光焊接深度 |
0.1-0.5mm |
0.1-1mm |
0.1-2mm |
|
激光焊接范围 |
200*200mm（可选配多种范围） |
||
|
光斑调节范围 |
0.2-3mm |
||
|
标准工作台最大承载 |
可按需定制 |
||
|
工作光束重复精度 |
±0.01mm |
||
|
工作光束定位精度 |
±0.01mm |
||
|
瞄准定位系统 |
HD-CCD监控系统 |
||
|
冷却系统 |
水冷 |
||
|
电源额定输出功率 |
3KW |
5KW |
8KW |
|
整机功率 |
3KW |
5KW |
8KW |
|
电力需求 |
AC220V/AC380V/50HZ |
||
