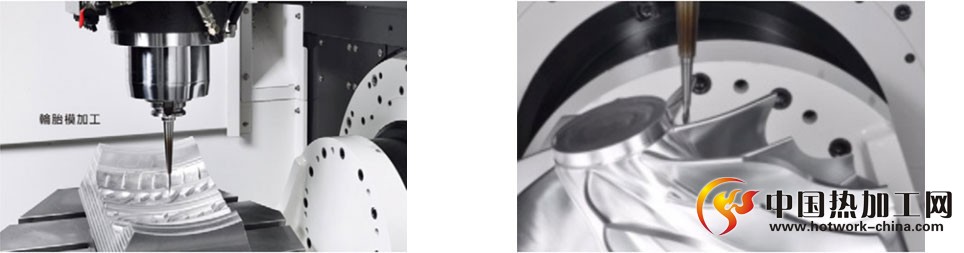

| 摇篮五轴加工中心为滑鞍式五轴联动加工中心，机床基础框架刚性强、结构对称、稳定性强等优点，同时引进国际先进的动态刚性设计理念，优化设计了移动部件。机床刚性强，快速响应特性佳，可满足高精度航空零部件加工以及各类高精度模具加工领域的需求。 |
摇篮五轴加工中心规格和参数
| 项目 | 规格说明 | 单位 | GT-550 | |
| 行程 | XYZ 轴导轨型式 |
高刚性滚柱线轨 |
||
| x轴/Y轴/z轴 | mm | 800/520/465 | ||
| B轴行程（摇摆轴） | ° | +30~-100 | ||
| C轴行程（旋转轴） | ° | 0~-360 | ||
| 主轴鼻端至工作台面 | mm | 220-680（大约值） | ||
| 工作台 | 工作台直径 | mm | 550（可选650） | |
| 工作台承重 | kg | 300（水平）/250（0°~-90°倾斜） | ||
| 主轴 | 主轴转速RPM | rpm | 无级变速15000rpm | |
| 主轴内孔锥度/TYPE | HSK-A63 | |||
| 进给 | G00快速进给（X轴/Y轴/Z轴） | mm/min | 30000/30000/20000 | |
| G01切削进给 | mm/min | 1-8000 | ||
| 精度 | 定位精度 / 重复精度 | X/Y/Z轴 |
mm |
0.01/0.008 |
| B轴（播摆轴） | " | 50/8 | ||
| C轴（旋转轴） | " | 15/6 | ||
| 其他 | 机器重量 | kg | 10000（约） | |
