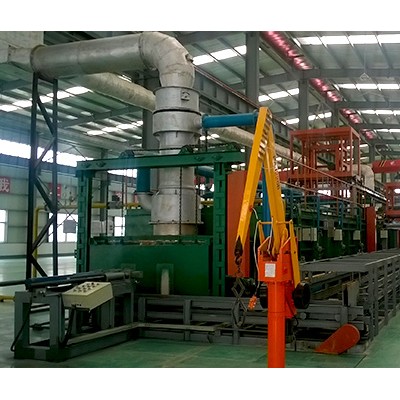

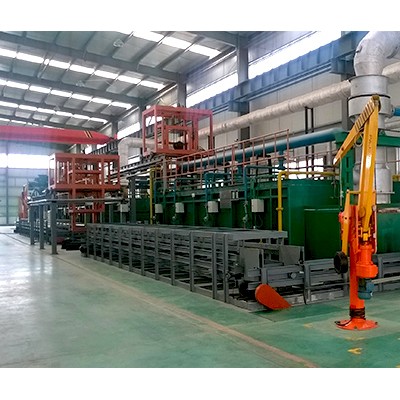

推杆式调质生产线主要由液压推料机、推杆式加热炉、加热炉后拉料机、加热炉料盘返回机构、升降式淬火水槽、推杆式回火炉、回火炉后拉料机、回火炉料盘返回机构、电气控制系统等组成。
推杆式调质生产线生产线工作程序
液压推料装置→加热炉前上料台→推杆式加热炉→加热炉后拉料机→升降式淬火水槽→液压推料装置→推杆式回火炉→回火炉后拉料机→周转筐
过程综述
料盘停在加热炉前上料台上装满工件，加热炉升温到达使用温度，加热炉前门开启，液压推杆将料盘推入炉膛，推杆返回，炉膛内依次可推入15只料盘，当工件满足工艺要求后，后炉门自动打开，加热炉后拉料机将炉内料盘拉出炉外，到位后液压缸驱动翻转机构，料盘向下翻转，料盘上工件经缓冲板滑落到淬火水槽内料斗上，料斗下行进入淬火程序。同时后炉门关闭。工件在淬火水槽内满足工艺要求后，淬火水槽内料斗上行，工件经缓冲板滑落到回火炉前料盘内，液压推杆依次将料盘推入炉膛，推杆返回，炉膛内依次可推入20只料盘，当工件满足工艺要求后，回火炉后拉料机将炉内料盘拉出炉外，到位后减速机驱动翻转机构，料盘向下翻转，料盘上工件经缓冲板滑落到接料筐内。如此循环。
推杆式调质生产线供货清单
|
序号 |
名称 |
单位 |
数量 |
|
1 |
加热炉体(钢结构+炉衬) |
套 |
1 |
|
2 |
回火炉体(钢结构+炉衬) |
套 |
1 |
|
3 |
推料装置 |
套 |
2 |
|
4 |
出料装置 |
套 |
2 |
|
5 |
料盘返回构 |
套 |
2 |
|
6 |
翻转机构 |
套 |
1 |
|
7 |
升降式淬火水槽 |
套 |
1 |
|
8 |
二次冷却水槽 |
套 |
1 |
|
9 |
电器控制系统 |
套 |
1 |
|
10 |
设备本体及设备本体至现场盘箱的配管配线 |
套 |
1 |
