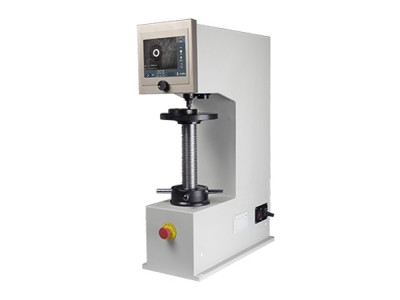

点击图片查看原图
视觉布氏硬度计采用电子控制自动加荷，计算机软件编程，高倍率光学测量，光电传感等系统，采用步控技术，保证试验力的加载无过冲。通过手动拟合压痕边缘，自动计算布氏硬度并显示在液晶屏上，读数准，操作方便。
视觉布氏硬度计特点：
高精密步控电加载技术，主试验力加载速度快，效率高；
全新机械结构设计,机架结构坚固；
视频实时测量、准、稳定；
各项操作过程和试验结果的数据均可在屏幕上显示；
高精度传感器控制系统，加载速度、卸载速度更迅速，更精准；
采用独特的嵌入式视觉技术，测量操作简单，极大的减少人为误差，五分钟即能学会测量，不同的人测量的结果基本一致；
可实现远程控制，操作简单；
通过屏幕能调节测量光源强弱；
测量压痕稳定；
能预置试验力保荷时间；
极快的加载速度：试验力加载时间3.5—8秒；
试验力精度高，力值的保压波动千分之二；
全过程智能控制：分段施力、平滑变速、高精度高速步控等；
实验结果的数据可通过打印机输出。
视觉布氏硬度计适用于铸铁、钢材、有色金属及软合金等材料的硬度测定，也适用于硬质的塑料、电木等某些非金属材料硬度的测定。
视觉布氏硬度计相对目镜测量的优势：
直接在需要进行测量的表面进行测量，不存在视觉误差。传统结构的硬度计采用目镜测量，刻度线与压痕不是在一个平面上，不同的视角下，刻度位置与压痕位置会产生视觉差，导致不同的视角和不同的人员测量结果有差异；
测量精度高：不存在机械目镜的回差问题。机械目镜螺旋测微结构刻度分辨率为10µm左右，而且存在机械回差，需要严格定义测量手法。视觉系统的图像传感器像素间隔为7.5µm，精度相对高，测量一致性好；
可提供多种测量方式的二维同时测量，简化测量过程，提高测量速度；
具备矩形切线测量法；
无视觉疲劳，减少测量劳动强度。视觉系统采用65K真彩TFT液晶屏，观察舒服不疲劳，而且可以多人同时测量。
视觉布氏硬度计技术参数
|
名称 |
视觉布氏硬度计 |
|
|
型号 |
Vision SHB-3000X |
|
|
货号# |
831-155 |
|
|
试验力 |
牛顿（N） |
612.9, 980, 1226, 1839, 2452, 4900, 7355, 9800, 14700, 29400 |
|
千克力（kgf） |
62.5, 100, 125, 187.5, 250, 500, 750, 1000, 1500, 3000 |
|
|
测量范围 |
(8~650) HBW |
|
|
布氏标尺 |
HBW2.5/62.5 HBW10/100 HBW2.5/187.5 HBW5/125 HBW10/250 HBW10/500 HBW5/750 HBW10/1000 HBW10/1500 HBW10/3000 |
|
|
布氏硬度值读取 |
LCD显示，内置打印机 |
|
|
物镜和测头切换 |
自动 |
|
|
聚焦方式 |
手动 |
|
|
转换标尺 |
HR、HV、HK等 |
|
|
保荷时间 |
0~60s |
|
|
总放大倍率 |
20X |
|
|
试件最大高度 |
240mm |
|
|
压头中心到机身距离 |
160mm |
|
|
最小测量单位 |
1µm |
|
|
电源 |
AC90-240V,50-60Hz |
|
|
外形尺寸 |
580x250x830mm |
|
|
毛重/净重 |
170kg/140kg |
|
|
执行标准 |
JJG150，GB/T231，ISO6506 |
|
视觉布氏硬度计标准配置
|
产品名称 |
货号# |
产品名称 |
货号# |
产品名称 |
货号# |
|
主机 |
831-155 |
Ø5mm 钢球压头 |
831-421 |
电源线 |
831-801 |
|
标准硬度块 HBW 10/3000 |
831-601 |
Ø2.5mm 钢球压头 |
831-431 |
附件箱 |
831-901 |
|
标准硬度块HBW 5/750 |
831-611 |
Ø200mm 工作平台 |
831-551 |
电源线 |
/ |
|
Ø10mm 钢球压头 |
831-411 |
Ø60mm 工作平台 |
831-501 |
防尘罩 |
831-911 |
|
保险丝2A |
/ |
Ø40mm V型工作平台 |
831-521 |
合格证/保修卡/说明书/装箱单 |
Vision SHB-3000X |
