1. 激光模具烧焊机（手动激光焊接机）是通过激光瞬间产生的高能热将专用焊丝熔接到模具的破损部位，与原有基材牢固熔接，焊后经电火花，磨削等加工成光面，从而修补模具。
2. 针对模具砂眼、裂痕、崩角、及磨损等微小部分进行精密修补。
3. 热影响区域小，不会导致精密模具变形。
4. 焊接深度达，即牢固又美观。
5. 熔化充分，不留修补痕迹。熔池熔料凸起部分与基体集合处无凹陷现象。
应用范围：

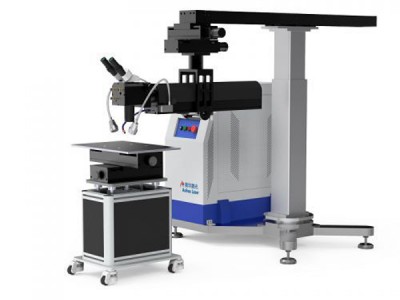

1. AHL-XBW220/400悬臂式激光模具烧焊机是奥华研发的第六代修模激光设备。采用非工作台操作方式，激光光路可十个方向电动调控，专业针对特、大、中型模具修补，模具置于推车、叉车或地上进行修补。
2. 主要用于S136,SKD-11，NAK80,8407,718,738，H13，P20，W302,2344等模具钢、碳钢、普通合金钢、不锈钢、铍铜、紫铜和极硬合金材料的塑胶模具、铸造模、锻造模、冲压模、压铸模等。
3. 广泛应用于手机、数码产品、汽车及摩托车等模具制造和成型行业。
悬臂式模具烧焊机优势：
1. 激光模具烧焊机（手动激光焊接机）是通过激光瞬间产生的高能热将专用焊丝熔接到模具的破损部位，与原有基材牢固熔接，焊后经电火花，磨削等加工成光面，从而修补模具。
2. 针对模具砂眼、裂痕、崩角、及磨损等微小部分进行精密修补。
3. 热影响区域小，不会导致精密模具变形。
4. 焊接深度达，即牢固又美观。
5. 熔化充分，不留修补痕迹。熔池熔料凸起部分与基体集合处无凹陷现象。
| 产品型号 | AHL-XBW220 | AHL-XBW400 |
| 最大激光功率 | 220W | 400W |
| 激光波长 | 1064nm | 1064nm |
| 单脉冲最大能量 | 90J | 110J |
| 激光焊接深度 | 0.1-1.0mm | 0.1-1.0mm |
| 脉冲宽度 | 0.2-20ms | 0.2-20ms |
| 连续激光焊接频率 | 0.5-20Hz | 0.5-20Hz |
| 光斑尺寸可调范围 | 0.2-2mm | 0.2-2mm |
| 激光焊丝 | φ0.2-φ0.5mm | φ0.2-φ0.5mm |
| 整机耗电功率 | ≤7KW | ≤12KW |
| 电力需求 | 220V±10%/50Hz/40A（380V） | 380V±10%/50Hz/40A |
| 标配工作台 |
三维手动 | 三维手动 |
| 瞄准定位 | 显微镜 | 显微镜 |
| 激光器上下行程 |
300mm | 300mm |
| 激光器轴向旋转 |
360° | 360° |
| 激光器水平方向 |
Y轴/XY电动 | Y轴/XY电动 |
