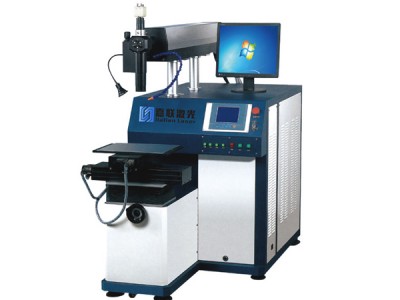

点击图片查看原图
焊接机及其配套旋转夹具、采用CNC控制系统，可焊接相贯线，渐开线，曲线，点整列，等任意轨迹。该设备为我公司针对精密焊接行业专门研发，拥有高倍放大系统、深受广大用户好评。新款的设备采用恒压源电源方式，有触摸屏和按键式可以选择，该电源系统波形可调，光路系统通过优化，光路稳定，能量恒定。外部循环水采用日本进口压缩机，整机采用制冷水箱，外型美观，效果。是应用激光器产生的波长为1064nm的脉冲激光经过扩束、反射、聚焦后辐射加工件表面，表面热量通过热传导向内部扩散，通过数字化精确控制激光脉冲的宽度、能量、峰值功率和重复频率等参数，使工件熔化，形成特定的熔池，从而实现对被加工件的激光焊接，完成传统工艺无法实现的精密焊接。
四轴联动激光焊接机特点::
◆可以对薄壁材料，精密零件实现点焊、对接焊、叠焊、密封焊等。
◆激光功率大，焊缝具有高的深宽比，热影响区域小，变形小，焊接速度快。焊缝质量高平整美观、无气孔，焊后材料韧性至少相当于母体材料。
◆人体化设计，液晶屏显示、集中按键化操作更简单。四维滚珠丝杠工作台，采用进口伺服控制系统，可选旋转工作台，可以实现点焊、直线焊、圆周焊等自动焊接， 适用范围广，精度高，速度快。
◆电流波形任意调整，可根据焊材的不同设置不同的波形，使焊接参数和焊接要求相匹配，以达到焊接效果。
四轴联动激光焊接机技术参数：
| 型号 | 四轴联动激光焊接机（JL-F200D） |
| 激光功率 | 200W/400W/600W |
| 激光波长 | 1064μm |
| 激光类型 | ND：YAG脉冲 |
| 光点调节范围 | 0.4-2mm |
| 焊接深度 | ≤3mm |
| 脉冲频率 | 0~100Hz |
| 定位精度 | 0.01mm |
| 观察系统 | 高精CCD带红光定位 |
| 控制系统 | HT CNC2000 |
| 输出焦距 |
80/110/150/200mm |
| 电力要求 | 380V±10%/50Hz |
| 冷却方式 | 水冷 |
