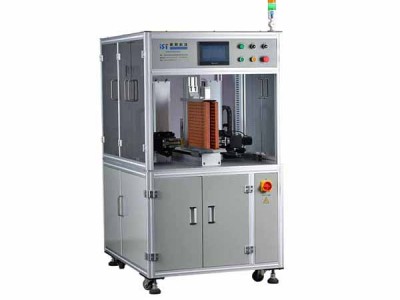

双面电池组自动点焊机功能特点
1、支持断点启动，支持自动启动及手动启动模式转换。
2、编程简单，支持任一点位编程和阵列编程，可实现跳空点焊，单点，双点模式快速切换，点焊路径优化，提高效率，本地磁盘可存编程文件 99 组，USB接口可图形导入。
3、点焊头以两个焊针的中心点为圆心，角度连续可调，适合各种异型开叉连接片的点焊。
4、系统分为操作员、管理员、超级用户等进入画面，方便对焊机使用、管理和维护。
5、采用逆变直流焊接电源，性能稳定，焊接速度快捷，恒流工作模式，消除长时间焊接电流不稳定因素。
6、自带焊接电流监控系统，可以实时监控焊接电流。
7、点焊电源有虚焊报警功能，能直接通信运动控制器可记录虚焊位置，焊针更换预报提醒。
8、焊接效率是人工 8 倍左右、稳定性高、省人工、省时间成本。
技术参数
|
输入电压 |
单相200-240VAC 士10% 50/60HZ |
|
Z1轴行程 |
0-350mm（可定制） |
|
Z2轴行程 |
0-350mm（可定制） |
|
Y轴行程 |
0-420mm（可定制） |
|
W轴转角 |
0-180度 |
|
焊接速度 |
0.5秒/点；3000-3600PCS/小时 |
|
电机传动最大速度 |
1500mm/s |
|
最大装载电芯（18650） |
300pcs |
|
可储存文件组数 |
99组 |
|
操作系统 |
运动控制器+人机画面 |
|
传动方式 |
主轴闭环电机+丝杆+线性导轨 |
|
点焊机头 |
东凌伺服电机 |
|
角度调整 |
步进电机 |
|
焊接镍带厚度 |
0.1mm-0.3mm； 0.2mm以上开叉打凸点 |
|
外型尺寸(mm) |
1080L*900W*1600H |
|
重复定位精度 |
±0.02mm |
整机参数及电源参数
1.设备电源：单相200-240VAC 50/60HZ
或3Phase AC380V士10% 50/60Hz
2.设备重量：约200 KG；
3.外型尺寸：1080mm（长）*900mm（宽）*1600mm（高）；
4.使用环境：
4.1 请避免在高温、高湿、有震动或冲击、金属粉末、焊接飞溅较多的场所使用本设备，注意设备周围环境温度的控制；
4.2 设备必须接地线且与人员接地线分开。
5.设备使用寿命 ：5年以上。
焊接电源技术参数：
|
机型 |
IST-5000 |
||
|
输入电源(V) |
3Phase AC380V士10% 50/60Hz / 单相200-240VAC 士10% 50/60HZ |
||
|
输出电流(A) |
5000A |
空载电压(V) |
10.8 |
|
控制方式 |
定电流控制 |
冷却方式 |
强制空冷 |
|
焊接条件 |
8 |
重量(Kg) |
30.3 |
|
外形尺寸(W×H×D) |
270×330×465 |
||
|
变压器尺寸(W×H×D) |
180×270×330 |
||
|
用 途 |
0.15-0.25mm的镍片焊接 |
||
