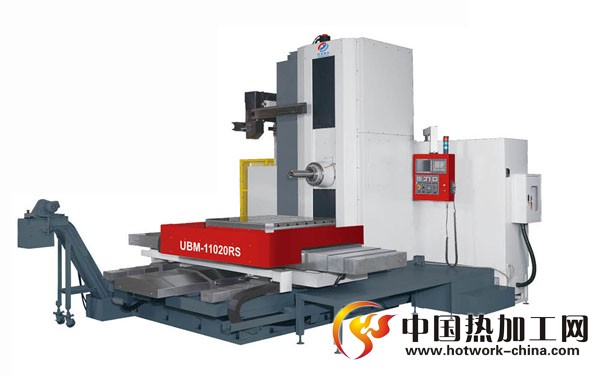

点击图片查看原图
三軸線軌機台特性
全系列產品。
•X、Y、Z三軸採用精密線軌，行程動作輕巧順暢，適合高速高精度加工之需求。
•設計是針對高速、高精度模具加工的需求，可搭配直結式高速主軸及內藏式高速主軸。
【機台設計特點】
機體結構不變形
立式加工中心機所有主結構體完全採用高級米漢納鑄鐵鑄造而成，再終回火及應力消除處理，保證結構體不變形。主要結構內部具有完善的肋骨強化配置，以提升機器之剛性、穩定性及長期精度。
對稱式頭部構造
頭部結構採用對稱式設計，可有效避免加工時頭部發生偏斜，或主軸馬達熱傳導造成不穩定現象。
立柱、鞍座的馬達座及軸承座，採一體式設計，增強鑄件剛性結構，並能穩定精度，達到符合加工切削的精度。
主軸環狀噴水
主軸環狀噴水頭設計，可提高切削時所造成的工作及刀具的冷卻需要，避免加工件變形誤差。
加工點在床台中心
特殊設計的加工點位在床台中心，可提升動態加工穩定性。
有限元素分析
採用先進的有限元素分析(FEM)，做最佳的結構分析與設計，以確保結構體的最佳剛性，以及耐高速加工及低重心的優良特性。
精密滾珠螺桿
配合精密組裝檢驗、檢測、組立，採用C3級精密預壓滾珠螺桿，避免軸承與滾珠螺桿的背隙問題，保證最佳進給精密與穩定度。
Y型結構
立柱以Y型設計，剛性特佳、穩定。
盈向科技立式加工中心機除了具有整體機器的高剛性、更穩定的動態加工性能、最佳化的肋骨配置設計、完美的機械剛性與穩定性外，亦精心打造美背式外觀、加強安全防護性，在品檢方面更是採用德國VDI3441檢驗規範、加強精度檢驗提高機台精度。
美背式設計
為了使機器背面達到更整潔、更美觀的視覺效果，本機之所有管線收納於護罩內。不但可避免管線之受損，並且使機器維修保養更方便。
美觀、安全防護性
品質檢測
為確保每一台機器達到最高的精度標準，本公司技術人員仔細檢查軸向精度，再施以精密鏟花，以避免任何軸向偏移問題。
鐳射檢驗
基加加工中心機採用精密鐳射儀器作定位精度檢驗及最佳補正，以確保機器之加工精度。檢驗標準依據嚴格的德國VDI3441檢驗規範。
循圓測試
本公司採用精密循圓測試儀以檢測機器之靜態及動態真圓精度、伺服及幾何誤差。
