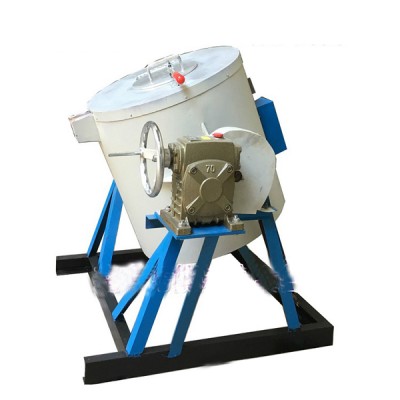

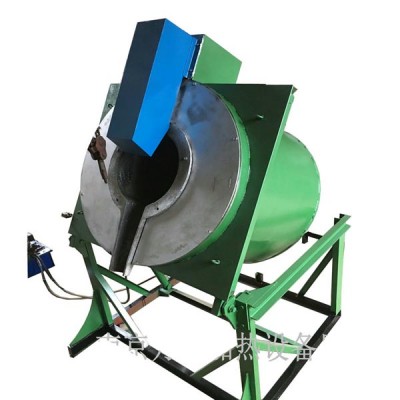

倾斜式熔铝炉主要由炉壳、炉衬、加热元件、坩埚等部分组成。
炉壳系由型钢和钢板焊接而成的筒型炉体，炉衬用耐火砖砌成，在耐火砖与炉壳间填充保温材料。加热元件置放在炉膛内侧的搁砖上，坩埚安装在炉体中 心，上部装有两个可旋转的半圆型炉盖。热电偶分两处插入，一支插入坩埚内，另一支插入炉膛中。如采用倾斜式,在炉体两侧的支架上，装有蜗轮减速器，利用手轮，可使炉体在90℃范围内倾斜。
燃烧控制
意大利百得一体化燃烧机和壹支控温热电偶。燃烧机每台分别配置专用燃烧控制器来实现烧嘴的自动点火、火焰检测、熄火报到、大小火切换功能。该燃烧控制器具有现场手动点火和自动点火监测功能。
倾斜式熔铝炉主要由炉壳、炉衬、进口燃烧机、石墨坩埚和电器控制等部分组成.
技术参数:
|
参数名称
|
单位
|
型号
|
||||||||
|
GQ-150-8
|
GQ-270-8
|
GQ-300-8
|
GQ-400-8
|
GQ-500-8
|
GQ-750-8
|
GQ-1000-8
|
GQ-1500-8
|
|||
|
熔铝量
|
Kg
|
150
|
270
|
300
|
400
|
500
|
750
|
1000
|
1500
|
|
|
额定电压
|
V
|
220
|
220
|
380
|
380
|
380
|
380
|
380
|
380
|
|
|
温度
|
℃
|
850
|
850
|
850
|
850
|
850
|
850
|
850
|
850
|
|
|
燃气消耗量
|
|
34
|
52
|
54
|
73
|
85
|
110
|
135
|
180
|
|
|
炉膛
尺寸 |
直径
|
mm
|
Φ500
|
Φ500
|
Φ600
|
Φ580
|
Φ700
|
Φ750
|
Φ850
|
Φ950
|
|
深度
|
mm
|
600
|
900
|
900
|
1070
|
1200
|
1250
|
1350
|
1450
|
|
|
燃气压力
|
Pa
|
4-6 Kpa |
||||||||
