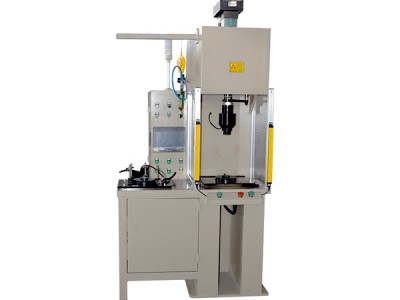

3T电缸电动伺服压力机结构：
3T电缸电动伺服压力机主要用由床身、伺服系统、电器系统、工作台等部分组成。床身由钢板焊接而成，呈“[”型结构，电气版块置于机身内部，整机一体化，操作部分主要尤按钮盒以及触摸屏悬臂组成，所有走线均与机身一体，仅需外接电源进线。
电器采用集中控制，有点动、自动两种操作方式。操作更实用、简单。
3T电缸电动伺服压力机用途：
YSF系列单柱电缸压机主要用于轴类零件和轴套类零件的精密压装。同时能完成压制过程的监控。便于工件压装的数据统计，实现生产数据管控。适用于机床、内燃机、轻纺机械、起重机械、轴类、轴承等行业使用。
3T电缸电动伺服压力机试车须知：
1、机床正确安装后，检查设备吨位是否安全，牢靠。
2、打开机床后方门板，连接三相四线380V动力线。
3、检查伺服驱动器显示模式是否正确，如显示报警请联系厂家解决问题。
4、设备不可长时间处于加压状态，否则设备会进入报警状态。
3T电缸电动伺服压力机主要技术规格：
| 序号 | 参数 | 台式大小 | 立式大小 |
| 1 | 电缸压力 | 3T | 3T |
| 2 | 行程 | 250mm | 500mm |
| 3 | 设备尺寸 | W450 S750 H1400 | w550 S1000 H2800 |
| 4 | 台面可用尺寸 | 400*450mm | 430*550mm |
| 5 | 台面距地面高度 | 250mm | 850mm |
| 6 | 开口高度 | 510mm | 800mm |
| 7 | 下行速度 | 100mm/sec | 100mm/sec |
| 8 | 工进速度 | 15-30mm/sec | 15-30mm/sec |
| 8 | 回程速度 | 95mm/sec | 95mm/sec |
| 9 | 电机功率 | 3kw | 3kw |
| 10 | 工作节拍 | 5-8sec | 5-8sec |
