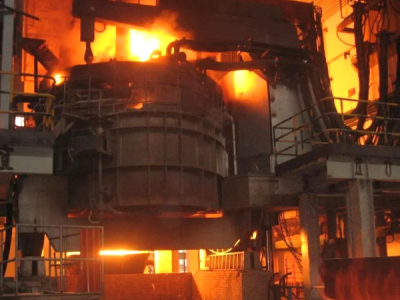

vod真空精炼炉是在真空环境下对钢水进行冶炼的工艺过程，在真空环境下对钢水全程吹氩搅拌，降低钢水中杂质气体的分压，从而降低钢水中氢、氧、氮的含量，提高钢水质量，在真空环境下向钢水中吹入氧气，可以在降低钢水中的碳含量的基础上最大限度的保证钢水中铬的含量不被氧化。
vod真空精炼炉具有以下特点：
a) 均匀钢水成份和温度、保证精炼效果和顺利开浇。
b) 喂丝对钢水进行成份微调。
c) 吹氧去碳，降低钢水中的碳含量，冶炼不锈钢及铁素体钢等。
d) 真空脱气，降低钢水中的气体含量，提高钢铁质量。
e) 改善夹杂形态、促进夹杂物上浮，提高钢水洁净度。
f) 具有测温、定氧和取样等检测功能。
VOD装置主要系统构成
a) 罐盖车（或罐车）
b) 罐盖升降系统
c) 罐盖装置
d) 真空罐装置
e) 真空加料
f) 氧枪装置
g) 氧气装置
h) 真空获得设备
i) 真空管道
j) 除尘系统
k) 吹氩系统
l) 冷却水分配系统
m) 复压破空系统
n) 测温/取样系统
o) 喂丝系统
p) 冷却水循环系统
q) 蒸汽供给系统
r) 仪表、阀站
s) 尾气分析系统
t) PLC控制系统
vod真空精炼炉技术参数
| 钢包额定容量 | 真空罐体直径（mm） | 真空罐体高度（mm） |
真空泵能力
Kg/h 67Pa
|
真空泵启动时间（min） |
| 10～15 | 4000 | 5000 | 100Kg/h | 7 |
| 16～25 | 4400 | 5500 | 150Kg/h | 7 |
| 26～35 | 4600 | 5900 | 200Kg/h | 6 |
| 36～50 | 5000 | 6300 | 260Kg/h | 6 |
| 51～70 | 5500 | 6600 | 300Kg/h | 6 |
| 71～90 | 5800 | 7000 | 350Kg/h | 6 |
| 91～110 | 6000 | 7300 | 400Kg/h | 6 |
| 111～130 | 6400 | 7500 | 450Kg/h | 6 |
| 131～160 | 6600 | 7900 | 500Kg/h | 6 |
