洛阳宇华电炉厂

组成

参数

KGPS-5T-3型遥控中频炉

KGPS-5T-6型遥控中频炉

KGPS-5T-10型遥控中频炉

6相12脉冲整流消除5次、7次、9次谐波

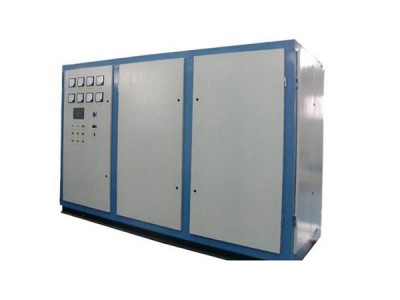

电柜

额定进相电压

700V ，中频输出电压（感应炉）2600V

1000V ，中频输出电压（感应炉）3600V

1000V ，中频输出电压（感应炉）5400V

KK可控硅

1500A/2000V 16个（襄樊台基）

1200A/2000V 24个（襄樊台基）

KP可控硅

1500A/2500V 12个（襄樊台基）

1000A/3500V 12个（襄樊台基）

空气开关

2000A/电动 两个 (上海人民电器）

装机铜排

100毫米 X 6毫米

电抗器

双电抗器，线圈铜管直径18毫米，线圈个数：10个

双电抗器，线圈铜管直径20毫米，线圈个数：12个
可选用：体化电感器（利号：2007 2 0092390.5，免维护、免维修，每月节省维护维修费用越500元，熔炼每吨铁水可节电15度）。
体化电感器，本厂技术成果，替代电抗器，减少低耗电75%，自动保护，免维修，可靠性高。 内外普遍使用的电抗器，因为是空心管做的线圈， 导电面积小，电损耗大，因为每个线圈都需要通水，水路复杂，维护、维修困难，故障率高。
感应式，漏炉预警系统，随时监视炉衬状况，预防铁水穿炉漏炉事故发生。

智能遥控系统

本厂核心技术，可靠性高，操作方便，调试维修简单

电容器柜

采用用高压、高容量电容器（2000KF /1200V 21台，新安江）

采用用高压、高容量电容器（2000KF /1600V 21台，新安江）

采用用高压、高容量电容器（2000KF /1600V 21台，新安江），可降低无功电流60%，熔炼每吨钢可节电25度。

炉子

炉壳

高 2.1米， 直径 1.8米，减速机 531（双）

高 2.3米， 直径 1.8米，减速机 531（双）

高电压感应炉，电压高达5200V,可降低无功电流60%，熔炼每吨铁水可节电200度。
高 2.5米， 直径 1.78米
减速机 531（双）

感应圈内径

1.25米

1.1米

感应圈圈数

双9圈

16圈

24圈

感应圈铜管规格

25毫米 X 40毫米 X 4毫米

25毫米 X 50毫米 X 4毫米

25毫米 X 40毫米 X 4毫米

点

1 ，智能遥控系统，保护速度快，可控硅经久耐用，启动性能 好，工作稳定，操作方便。
2，采用大铜排装机，节电。
3，加装炉底散热圈，炉底发热量小，炉底耐用，不易穿炉，炉底损耗小；采用2倍压电路，电炉两电压可达到2600V(是电柜输出电压的2倍），水电缆、感应圈损耗小；700V进相电压，电抗器、装机铜排 、进相电缆损耗小。
配2500KVA的电炉用变压器变压器 ，45分钟 - 55分钟可熔化五吨铁水，熔化吨铁水用电600度 - 650度。
配1600KVA的电炉用变压器 100分钟 - 120分钟可熔化五吨铁水， 熔化吨铁水用电700度 - 750度。

1 ，智能遥控系统，保护速度快，可控硅经久耐用，启动性能 好，工作稳定，操作方便。
2，采用大铜排装机，节电。
3，加装炉底散热圈，炉底发热量小，炉底耐用，不易穿炉，炉底损耗小；采用2倍压电路，电炉两电压可达到3600V(是电柜输出电压的2倍），水电缆、感应圈损耗小；1000V进相电压，电抗器、装机铜排 、进相电缆损耗小。
配2000KVA的电炉用变压器变压器 ，45分钟 - 55分钟可熔化 五吨铁水，熔化吨铁水用电550度 - 600度。
配1000KVA的电炉用变压器 100分钟 - 120分钟可熔化五吨铁 熔化吨铁水用电650度 - 700度。

1 ，智能遥控系统，保护速度快，可控硅经久耐用，启动性能 好，工作稳定，操作方便。
2，采用大铜排装机，节电。
3，加装炉底散热圈，炉底发热量小，炉底耐用，不易穿炉，炉底损耗小；采用3次升压电路，电炉两电压可达到5200V(是电柜输出电压的3倍），水电缆、感应圈损耗小；1000V进相电压，电抗器、装机铜排 、进相电缆损耗小。采用本厂利产品体化电感器（利 号：2007 2 0092390.5）,长寿命，免维修，节电。
配 2000KVA的电炉用压器变压器 ，35分钟 - 40分钟可熔化炉铁水，熔化五吨铁水用电440度 - 490度。
配1000KVA的电炉用变压器 75分钟 - 85分钟可熔化五吨铁水， 熔化吨铁水用电560度 - 650度。
