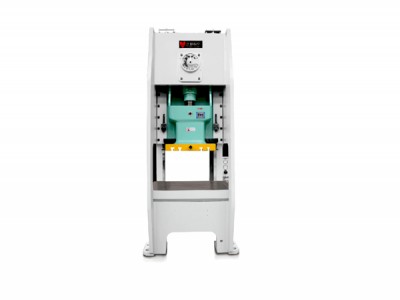

   半闭式高性能压力机性能特点：



  1.   机身钢板焊接由C形开口变为D形半闭式结构，提高了整体刚性，确保冲压件精度的稳定性。机身采用台车式电炉退火或振动时效手段去除应力，变形小。

  2.   曲轴纵向放置，支点距离短，结构紧凑，布局合理；传动齿轮浸油运行，噪音低，磨损小。

  3.   气动摩擦离合器—制动器，机械连锁，安全可靠、噪音低，摩擦片不易磨损；选用国产上海“鼎杰”品牌离合器或意大利“OMPI”品牌离合器；并根据用户的特殊需要提供湿式离合器。

  4.   采用进口气动泵，稳定性好，动作反应灵敏；外置式油箱，维护方便。

  5.   滑块导轨六面导向，导轨长，机床运行精度高。

  6.   润滑系统选用进口电动油脂泵自动定点润滑，并配备有递进式分配器，供油时间和供油量由PLC系统控制，油路堵塞自动报警指示。

  7.   装模高度电动调节，使用方便，配数字式模高指示器，显示精度+0.1mm。

  8.   配置气动平衡缸，平衡滑块与上模重量，确保压力机运行平稳。

  9.   电气系统选用法国“施耐德”品牌或日本“和泉”可编程序控制器（PLC）控制，具有急停、寸动、单次和连续操作方式；主要电器元件均为法国“施耐德”品牌，性能可靠。



     半闭式高性能压力机技术参数





技术参数		单位	SYD31-110	SYD31-160	SYD31-200	SYD31-250	SYD31-315	SYD31-400
滑块公称压力		KN	1100	1600	2000	25000	3150	4000
能力发生位置		mm	5	6	7	7	7	8
滑块行程		mm	180	200	250	250	250	280
行程次数		s.p.m	65/35-65	45/25-45	45/25-45	40/25-40	40/25-40	35/25-35
最大封闭高度		mm	350	400	450	500	500	530
封闭高度调节量		mm	90	100	110	120	120	120
工作台距地面尺寸		mm	900	900	1000	1000	1000	1100
工作台尺寸	左右	mm	1100	1170	1390	1500	1540	1700
	前后	mm	680	760	840	880	880	940
滑块底平面尺寸	左右	mm	620	700	880	950	950	1000
	前后	mm	520	580	650	700	700	750
机身侧口尺寸	上下	mm	570	800	790	850	1020	900
	前后	mm	700	780	900	980	980	1050
模柄孔尺寸	直径	mm	70	70	70	70	70	70
	深度	mm	90	100	100	100	100	100
电动机功率		kw	7.5/11	15/18.5	18.5/22	22/30	30/37	37/45
重量		kg	10000	16000	22000	25000	30000	34000
使用空气压力		Mpa	0.5	0.5	0.5	0.5	0.5	0.5
