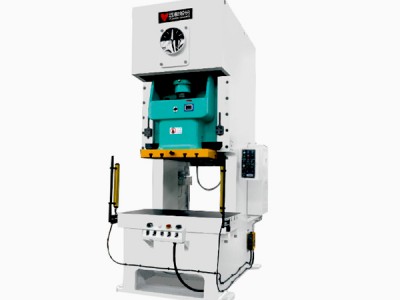

开式固定台压力机
点击图片查看原图
产品： 浏览次数：26开式固定台压力机
品牌： 远都股份
单价： 面议
最小起订量： 1 台
供货总量： 100 台
发货期限： 自买家付款之日起 3 天内发货
有效期至： 长期有效
最后更新： 2022-04-29 10:59
  询价
详细信息
       开式固定台压力机是引进国外先进技术研制生产的通用型高性能压力机，经过三十多年的努力，产品日趋完善，已成为国内同行产销量较大的产品，产品适用于冲孔、落料、弯曲、浅拉伸等多种冲压工艺。

  开式固定台压力机性能特点：

  1.   机身选用优质钢板CNC切割，CO2焊接结构，整体刚性好，外形美观；机身采用台车式电炉退火或振动时效手段去除应力，变形小。
  2.   曲轴纵向放置，支点距离短，结构紧凑，布局合理。
  3.   传动齿轮在齿轮箱中浸油运行，齿轮表面研磨处理，传动运行噪音低，磨损小。
  4.   气动摩擦离合器—制动器，机械连锁，安全可靠、噪音低，摩擦片不易磨损；选用国产上海“鼎杰”品牌离合器或意大利“OMPI”品牌离合器；并根据用户的特殊需要提供湿式离合器。
  5.   选用进口气动外置式液压过负荷泵，动作反应灵敏，稳定性好，维护方便。
  6.   滑块导轨采用六面导向，导轨长，运行精度高。
  7.   润滑系统选用进口电动油脂泵自动定点润滑，并配备有递进式分配器，供油时间和供油量由PLC系统控制，油路堵塞自动报警指示。
  8.   滑块装模高度调节，使用方便，同时配数字式模高指示器，显示精度+0.1mm。（注：JH21-45型以下为手动、JH21-60型以上电动调节）。
  9.   电气系统选用法国“施耐德”品牌、日本“和泉”可编程序控制器（PLC）控制，行程次数无级调速，具有急停、寸动、单次和连续操作方式；主要电器元件均为法国“施耐德”品牌，性能可靠。

  开式固定台压力机技术参数：



技术参数   单位 JH21-25 JH21-45 JH21-60 JH21-80
滑块公称压力 KN 250 450 600 800
能力发生位置 mm 3月2日 3.2/2 4/2.5 4.5/2.5
滑块行程 mm 80/50 120/60 140/80 160/90
行程次数 固定   s.p.m 100 80 70 60
  可变 L s.p.m 60-100 50-80 40-70 35-60
    S s.p.m 80-140 70-130 60-110 55-100
最大封闭高度 mm 205/265 270/300 300/330 320/355
封闭高度调节量 mm 50 60 70 80
滑块中心距机身距离 mm 210 225 270 310
滑块底面尺寸 左右 mm 360 410 480 540
  前后 mm 250 340 400 460
模柄孔尺寸 直径 mm 40 50 50 50
  深度 mm 60 60 70 70
工作台尺寸 左右 mm 700 810 870 950
  前后 mm 400 440 520 600
  厚度 mm 80 110 130 140
地脚螺旋距离 左右 mm 690 754 840 920
  前后 mm 1080 1190 1100 1235
外形尺寸 左右 mm 830 1075 1200 1280
  前后 mm 1390 1625 1685 1990
  高 mm 2120 2391 2560 2725
气囊 定出能力 KN   23 35 63
  行程 mm   60 70 80
  顶板面积 mm   300*220 350*220 410*220
电动机功率功率   (固/变） KW 2.2/3 5.5/5.5 5.5/7.5 7.5/11
重量 kg 2600 3500 5500 7500
使用空气压力 Mpa 0.5 0.5 0.5 0.5





技术参数   单位 JH21-125 JH21-160 JH21-200 JH21-250
滑块公称压力 KN 1250 1600 2000 2500
能力发生位置 mm 5月3日 6/3.5 7/3.5 7月4日
滑块行程 mm 180/100 200/120 250/130 250/150
行程次数 固定   s.p.m 65 45 45 40
  可变 L s.p.m 35-65 25-45 25-45 25-40
    S s.p.m 50-95 40-75 35-60 30-55
最大封闭高度 mm 350/390 400/440 450/510 500/550
封闭高度调节量 mm 90 110 110 120
滑块中心距机身距离 mm 350 390 430 450
滑块底面尺寸 左右 mm 620 700 880 950
  前后 mm 520 580 650 700
模柄孔尺寸 直径 mm 70 70 70 70
  深度 mm 80 100 100 100
工作台尺寸 左右 mm 1100 1170 1390 1500
  前后 mm 680 760 840 880
  厚度 mm 155 165 180 190
地脚螺旋距离 左右 mm 1040 1140 1360 1460
  前后 mm 1510 1660 2020 2150
外形尺寸 左右 mm 1220 1375 1690 1680
  前后 mm 2125 2355 2580 2820
  高 mm 3055 3215 3810 3915
气囊 定出能力 KN 80 100 140 140
  行程 mm 90 100 100 100
  顶板面积 mm 460*340 540*420 560*420 560*420
电动机功率功率   (固/变） KW 7.5/11 15/18.5 15/18.5 30/37
重量 kg 11000 15200 20500 28000
使用空气压力 Mpa 0.5 0.5 0.5 0.5





技术参数   单位 JH21-315 JH21-400 JH21-500
滑块公称压力 KN 3150 4000 5000
能力发生位置 mm 7月4日 8/4.5 8
滑块行程 mm 250/150 280/180 280
行程次数 固定   s.p.m 40 35 25
  可变 L s.p.m 25-40 20-35
    S s.p.m 30-55 30-50
最大封闭高度 mm 500/550 530/580 550
封闭高度调节量 mm 120 120 120
滑块中心距机身距离 mm 450 480 480
滑块底面尺寸 左右 mm 950 1000 1000
  前后 mm 700 750 750
模柄孔尺寸 直径 mm 70 70 70
  深度 mm 100 100 100
工作台尺寸 左右 mm 1540 1700 1800
  前后 mm 880 940 940
  厚度 mm 190 200 250
地脚螺旋距离 左右 mm 1500 1550 1668
  前后 mm 2320 2500 2585
外形尺寸 左右 mm 1720 1790 1770
  前后 mm 3060 3150 3105
  高 mm 3975 4320 4325
气囊 定出能力 KN 140 140 140
  行程 mm 100 100 100
  顶板面积 mm 560*420 560*420 560*420
电动机功率功率   (固/变） KW 30/37 37/45 37
重量 kg 28000 33000 42000
使用空气压力 Mpa 0.5 0.5 0.5
