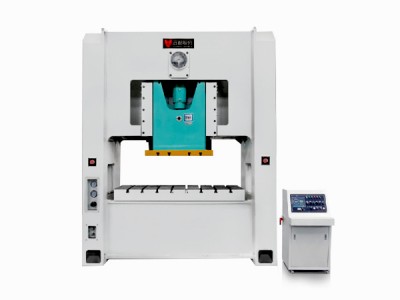

  龙门式单点压力机是根据市需求开发研制的特殊压力机，目前已批量订制生产，适用于特殊中宽面材料的较高速度冲孔、落料、弯曲、浅拉伸等多种配合中型模具工艺冲压加工。



  龙门式单点压力机性能特点：



  1. 机身钢板焊接结构，刚性好，采用退火或振动时效手段去除应力，变形小；闭式结构，消除了开式压力机的角变形现象，大大提高了冲压件的加工精度及模具使用寿命。

  2. 曲轴纵向放置，支点距离短，结构紧凑，布局合理；传动齿轮浸油运行，噪音低，磨损小。

  3. 上海“鼎杰”品牌离合器或意大利“OMPI”品牌离合器；并根据用户的特殊需要提供湿式离合器。

  4. 采用进口气动泵，稳定性好，动作反应灵敏；外置式油箱，维护方便。

  5. 滑块导轨八面导向，导轨长，机床运行精度高。

  6. 润滑系统选用进口电动油脂泵自动定点润滑，并配备有递进式分配器，供油时间和供油量由PLC系统控制，油路堵塞自动报警指示。

  7. 装模高度电动调节，使用方便，配数字式模高指示器，显示精度+0.1mm。

  8. 配置气动平衡缸，平衡滑块与上模重量，确保压力机运行平稳。

  9. 电气系统选用法国“施耐德”品牌或日本“和泉”可编程序控制器（PLC）控制，具有急停、寸动、单次和连续操作方式；主要电器元件均为法国“施耐德”品牌，性能可靠。



  龙门式单点压力机主要规格：





技术参数		单位	JG31-60	JG31-80	JG31-125	JHG1-160
滑块公称压力		kn	600	800	1250	1600
能力发生位置		mm	2.5	3	3.5	4
滑块行程		mm	80	90	100	120
行程次数		s.p.m	60-110	55-100	50-95	40-75
最大封闭高度		mm	330	355	390	440
封闭高度调节量		mm	70	80	90	110
立柱间距离		mm	1600	1800	1800	1800
工作台至地面距离		mm	1000	1000	1000	1000
工作台尺寸	左右	mm	1400	1600	1600	1750
	前后	mm	520	600	680	900
	厚度	mm	130	140	155	165
滑块底平面尺寸	左右	mm	480	540	620	1000
	前后	mm	400	460	520	700
机身侧口尺寸	上下	mm	350	400	400	450
	前后	mm	400	460	520	700
模柄孔尺寸	直径	mm	50	50	70	70
	深度	mm	70	70	80	100
外形尺寸	左右	mm	2160	2360	2460	2580
	前后	mm	1685	1990	2125	2650
	高	mm	2560	2725	3055	3895
电动机功率(固/变）		kw	5.4	7.5	7.5	15
重量		kg	8000	12000	18000	23000
