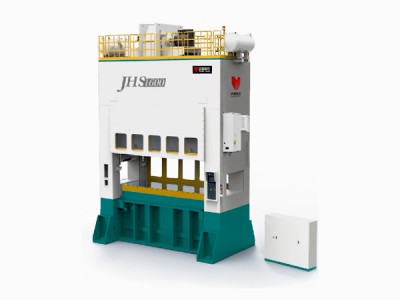

    JHS36系列闭式双点压力机是我公司根据市场需求，优化研发生产的闭式双点特大型压力机，适用于加工超大型板金件，多工位冲压工作。如：汽车零部件、电子产品的冲压生产领域有着广泛的应用。



  JHS36系列闭式双点压力机性能特点：



  1.曲轴直轴横方向放置，双点距离长，结构紧凑，布局合理。独特的双曲轴直轴方式连接，加大并增加模具多工位复杂工工艺要求。冲压同步性高，保证了机床的平稳运转。

  2.机身为分体式结构“顶座+中台身+底座”便于运输安装。结构件选用优质钢板CNC切割，CO2焊接结构，整体刚性好，外形美观；结构件退火或振动时效去除应力，变形小。分体式结构前后对称，大大提高了冲压件精度及模具使用寿命。

  3.配置液压移动式工作台，便于大型模具的安装调试。

  4.传动齿轮与大齿轮表面研磨处理，传动运行噪音低，磨损小。

  5.气动摩擦离合器—制动器，机械连锁，安全可靠、噪音低，摩擦片不易磨损；选用意大利“OMPI”品牌离合器；并根据用户的特殊需要提供湿式离合器。

  6.选用进口气动外置式液压过负荷泵，动作反应灵敏，稳定性好，维护方便。

  7.滑块导轨采用八面导向，导轨长，运行稳定、精度高。

  8.润滑系统选用进口电动循环润滑装置，并配备有递进式分配器，由PLC系统控制，油路堵塞自动报警指示。

  9.电动式滑块模高调节，使用方便，同时配数显式模高指示器，显示精度+0.1mm。

  10.配置气动式平衡装置，平衡滑块与上模重量，使压力机运行平稳。

  11.电气系统选用法国“施耐德”品牌、日本“和泉”可编程序控制器（PLC）控制，行程次数无级调速，具有急停、寸动、单次和连续操作方式；主要电器元件均为法国“施耐德”品牌，性能可靠。



  JHS36系列闭式双点压力机主要规格：





技术参数		单位	JHS36-400	JHS36-500	JHS36-600	JHS36-800
公称力		kn	4000	5000	6000	8000
公称力行程		mm	7	7	8	8
滑块行程		mm	300	300	300	300
行程次数		s.p.m	20-40	20-35	20-35	20-35
最大封闭高度		mm	650	650	700	800
封闭高度调节量		mm	150	150	200	200
滑块底平面尺寸	左右	mm	2500	3000	3600	3600
	前后	mm	1300	1400	1400	1500
工作台尺寸	左右	mm	2500	3000	3600	3600
	前后	mm	1400	1500	1500	1600
侧向开口尺寸	左右	mm	650	700	750	800
	上下	mm	600	700	700	800
电动机功率		kw	45KW-4P	55KW-4P	55KW-4P	75KW-4P
供给空气			5	5	5	5





技术参数		单位	JHS36-1000	JHS36-1200	JHS36-1600
公称力		kn	10000	12000	16000
公称力行程		mm	9	9	12
滑块行程		mm	400	400	450
行程次数		s.p.m	15-25	15-25	15-25
最大封闭高度		mm	1000	1000	1200
封闭高度调节量		mm	250	250	250
滑块底平面尺寸	左右	mm	4500	4500	5000
	前后	mm	1600	1600	1800
工作台尺寸	左右	mm	4500	4500	5000
	前后	mm	1600	1600	1800
侧向开口尺寸	左右	mm	800	800	800
	上下	mm	800	800	900
电动机功率		kw	110KW-4P	132KW-4P	185KW-4P
供给空气			5	5	5
