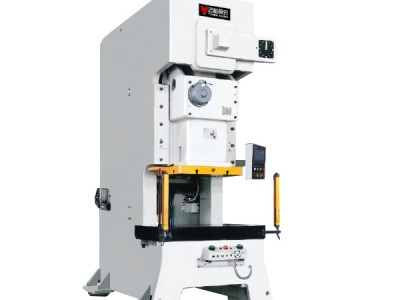

  JH21B开式单曲轴钢架冲床是引进国内外先进技术研制生产的通用型单曲轴高性能压力机，产品结构更加完善，已成为目前产销量增大的产品，适用于自动化连线与周边产品组合冲孔、落料等多种冲压工艺线。



  JH21B开式单曲轴钢架冲床性能特点：



  1.   电气系统选用人机界面，日本“欧姆龙”可编程序控制器（PLC）控制，触摸屏国内一线“威伦”品牌，机床运行用变频器变速。机床具有急停、寸动、单次和连续、工作预制计数与周边设备连线工作操作方式；主要电器元件均为法国“施耐德”品牌，性能可靠。

  2.   离合器双联阀选用日本“TACO”品牌，气动二联件为“亚德客”品牌，性能可靠。

  3.   机身选用优质钢板CNC切割，CO2焊接结构，整体刚性好，外形美观；机身采用台车式电炉退火或振动时效手段去除应力，变形小。曲轴纵向放置，支点距离短，结构紧凑，布局合理。传动齿轮在齿轮箱中浸油运行，齿轮表面研磨处理，传动运行噪音低，磨损小。

  4.   气动摩擦离合器—制动器，机械连锁，安全可靠、噪音低，摩擦片不易磨损；选用国产上海“鼎杰”品牌离合器或意大利“OMPI”品牌离合器；并根据用户的特殊需要提供湿式离合器。

  5.   选用进口气动外置式液压过负荷泵，动作反应灵敏，稳定性好，维护方便。

  6.   滑块导轨采用六面导向，导轨长，运行精度高。

  7.   润滑系统选用进口电动油脂泵自动定点润滑，并配备有递进式分配器，供油时间和供油量由PLC系统控制，油路堵塞自动报警指示。

  8.   滑块装模高度调节，使用方便，同时配数字式模高指示器，显示精度+0.1mm。（注：JH21B-60型以下为手动、JH21B-80型以上电动调节）。



  JH21B开式单曲轴钢架冲床主要规格：





规格/型号	单位	JH21B-25		JH21B-45		JH21B-60		JH21B-80
		V型	H型	V型	H型	V型	H型	V型	H型
吨数	t	25		45		60		80
冲力发生位置	mm	3.2	1.6	3.2	1.6	4	2	4	2
每分钟变速	s.p.m	60-140	130-200	40-100	110-150	35-90	80-120	35-80	80-120
行程数定速	s.p.m	140	200	100	150	90	120	80	120
行程	mm	60	30	80	50	120	60	150	70
最大闭合工作高度	mm	200	215	250	265	310	340	340	380
润滑块调整数	mm	50		60		75		80
上工作台尺寸	mm	300*220*50		400*300*60		500*360*70		560*420*70
下工作台尺寸	mm	680*300*70		850*440*80		900*500*80		1000*550*90
模柄孔	mm	38.1		38.1		50		50
主电动机	kw.p	2.2-4P		4-4P		5.5-4P		7.5-4P
滑块调整机构	hp	手动						电动
使用空气压力	kg/cm	6		6		6		6
冲床精度		GB(JIS)1class  一级
冲床（长*宽*高）	mm	1280*850*2200		1600*950*2500		1600*1000*2800		1800*1180*2800
冲床重量	t	2.1		3.8		5.6		6.5
模垫能力	t			2.3		3.6		3.6
模垫行程长	mm			50		70		70
模垫有效面积	mm			300*230		350*300		450*310





规格/型号	单位	JH21B-110		JH21B-160		JH21B-200		JH21B-260
		V型	H型	V型	H型	V型	H型	V型	H型
吨数	t	110		160		200		260
冲力发生位置	mm	6	3	6	3	6	3	7	3.5
每分钟变速	s.p.m	30-60	60-90	20-50	40-70	20-50	50-70	20-40	40-50
行程数定速	s.p.m	60	90	50	70	50	70	40	50
行程	mm	180	80	200	90	200	100	250	150
最大闭合工作高度	mm	360	410	460	510	460	510	500	550
润滑块调整数	mm	80		100		110		120
上工作台尺寸	mm	650*470*80		700*550*90		850*630*90		950*700*100
下工作台尺寸	mm	1150*600*110		1250*800*140		1400*820*160		1500*840*180
模柄孔	mm	50		65		65		65
主电动机	kw.p	11-4P		15-4P		18.5-4P		22-4P
滑块调整机构	hp	电动
使用空气压力	kg/cm	6		6		6		6
冲床精度		GB(JIS)1class  一级
冲床（长*宽*高）	mm	1900*1300*3200		2300*1400*3800		2615*1690*4075		2780*1850*4470
冲床重量	t	9.6		16		23		32
模垫能力	t	6.3		10		14		14
模垫行程长	mm	80		80		100		100
模垫有效面积	mm	500*350		650*420		710*480		810*480
