二、结构组成

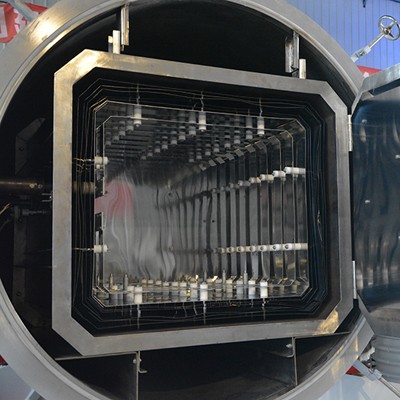

真空钎焊炉主要由炉体、炉盖、加热保温系统，真空系统、充气装置、水冷系统、控制系统等组成。
三、主要参数
设备形式： 周期式作业
加热形式： 钼带加热元件
炉膛材质： 金属隔热屏
加热功率： <60KW（以实际功率为准）
电源电压： 380V，三相，50Hz
工作尺寸： 500×400x400mm（长×宽x高）
最高温度： 1500℃
额定温度： 1200℃
恒温精度： ±1℃
保护气氛： 氩气或高纯氮气
前级泵： 2X-70机械旋片泵
罗茨泵： ZJP-300罗茨泵
高真空泵： TK-400 扩散泵
极限真空度： 6.67×10-3Pa （空炉、冷态、经净化）
真空计： 数显复合真空计
监测热电偶： 加装有监测热电偶，可以对炉膛内的温度进行监测。
真空钎焊炉有卧式、立式结构，可根据用户需求定制炉型，同时也可根据用户需求定制各种非标真空钎焊炉、真空烧结炉。
