双工位盘圆抛丸清理机

手机扫描查看

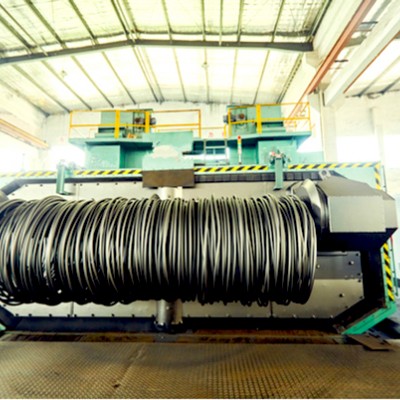

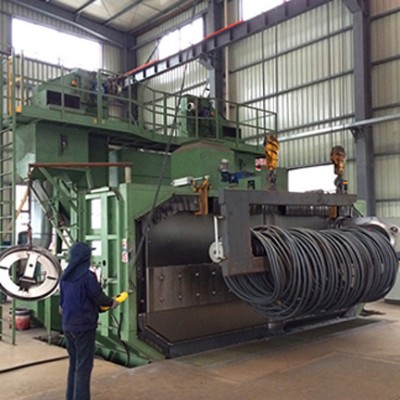

双工位盘圆抛丸机采用独特的“旋转大门+双悬臂轴”承载盘圆线材，实现双工位工作模式，大大提高了设备的生产能力。悬臂轴采用特殊合金钢制作而成，使线材在抛丸清理过程中，作“上下起伏+左右摆动+正反旋转”的复合动作，以达到彻底清理的效果。合理的抛丸器布置方式，使得盘圆线材的内外表面均能得到弹丸束的有效打击。整机PLC智能控制，HMI可视监控，操作方便可靠。

双工位盘圆抛丸机参数

盘圆料规格 线材直径 Φ4～Φ36mm。

盘圆内径 Φ800-1100mm。

盘圆外径 Φ1200-1400mm。

盘圆高度 2500mm。

最大载重 2500kg（线材直径φ4～φ36mm）。

承载方式与生产率 输送方式 悬臂轴承载。

生产率 6-13 min/棒 。

有效长度 3800mm 。

旋转速度 10-20r/min（变频调速）。

处理后指标 表面质量要求：抛丸后钢材表面无氧化铁皮残存。

表面清洁度 Sa2.5级 <br>表面粗糙度 Ra6.3～12.5。

环保要求 室外排放浓度 ≤60.0 mg/m3。
