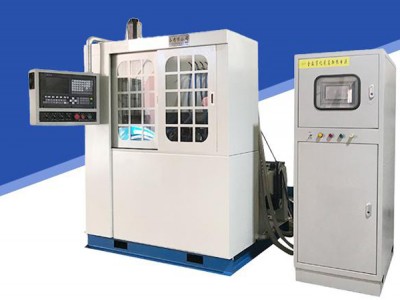

一体化表面淬火成套设备

手机扫描查看

一体化表面淬火成套设备机械配置

滚珠丝杠，数控机床专用，整体定制，质量好，精度高 。导轨选用直线轴承，精度高，摩擦小，寿命长。变压器升降部分通过链轮链条平衡质量配重。上顶尖高度调整采用电动调整工件长度；工件旋转采用变频器无级调速；工件上下移动为伺服电机驱动减速机，丝杆传动；失电制动保护，CNC数控系统进行程序化自动/手动控制，连续扫描淬火；定时淬火；分段扫描淬。实现加热、冷却、升降、工件转动，联动控制。（产品可根据客户需求做成电动控制方式。）

一体化表面淬火成套设备技术参数

1、最大夹持零件长度：2550mm；

2、最大淬火长度：2500mm；

3、工件转速：0-250r/min；

4、最大工件重量：2000kg；

5、淬火进给速度：6-4000mm/min；

6、工件快速：4000mm/min；

7、机床定位精度：0.001mm；

8、机床定位精度：0.03mm；

9、机床电机总功率：3.0KW；

10、机床重量：约2吨；

11、机床外形尺寸：长1200*宽1500*高3800；

12、数控系统：国产名牌；

13、进给驱动：标配交流伺服；

14、旋转驱动：主轴旋转变频无极调速；

15、机床控制方式：自动/手动控制;

16、加热/冷却控制：数控系统自动控制，实现联动；

17、淬火方式：连续扫描淬火；定时淬火；分段扫描淬火；

18、淬火速度调节：无极调速。

智能型感应加热设备采用德国西门子最新型（IGBT）逆变技术，触摸屏控制友好的人机界面，接口更简洁，省去可以替代的冗余接口，应用于大、中、小型，对功率因数要求较高的加热电源设备。同时改进了各项性能的监控，完善保护功能，彻底消除IGBT器件在大功率电源数字化控制系统中的弊端，性能更加稳定可靠。

数字处理器DSP（DigtiaI SignaI Processors）功能强大的32位定DSP芯片TMS320F2818，电流双闭控制调节，逆变控制系统设计了扫频零电压启动方式。数字锁相环技术、频率自动跟踪增量查询，使机器的工作频率精确锁定在谐振频率范围内，确保系统高效、稳定运行。

工作频率范围：

1〉300Hz~15KHz中频；

2〉16K—40KHz超音频。
