吊钩式抛丸机清理机

手机扫描查看

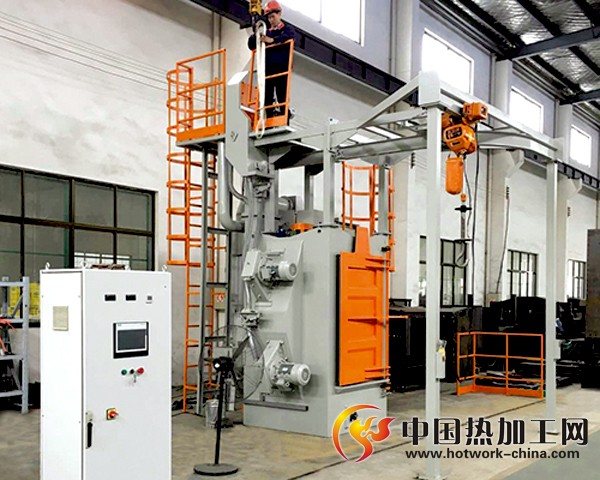

     吊钩式抛丸清理机为吊钩式清理设备，由抛丸清理室、提升机、分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转装置、地基、除尘系统及电气控制部分等组成。



      抛丸清理室



      抛丸清理室由室壳和护板等组成。除尘口设置在后侧壁上。抛丸清理室壳体为钢板、型钢焊接结构，是对工件进行抛丸清理的密封、宽敞的操作空间。抛丸清理室的一侧壁上装有 2 套 QX30 型抛丸器总成，保证对被清理工件进行全面的抛丸清理。室体内受抛丸器直接抛射的区域衬有厚度为δ12 的 ZGMn13，其它区域采用65Mn 板防护。护板均用防护螺帽压紧，便于必要时拆装更换。室体下部由钢板围成斜边形成漏斗，以使弹丸流入底部的螺旋输送器中。该钢板上也铺以护板进行防护。在螺旋输送器的上方，铺有钢漏板，漏板的上方又铺耐磨橡胶板。使用时，耐磨橡胶板应铺在抛丸器的正前方，以保护下面的钢漏板，延长其使用寿命。本机标准型配置为人工手动开关门方式。本机设计为对开门形式,大门内侧铺以耐磨橡胶护板，采用钢压板并用六角特制螺母压紧；四周粘有泡沫橡胶胶条，对大门四周进行有效密封；下方设有收丸槽，将开门时带出的小部分弹丸收入室体内，防止弹丸落到地面上使人滑倒受伤。在大门的门轴上设有油杯，以便对大门活页内的轴承定期润滑。
