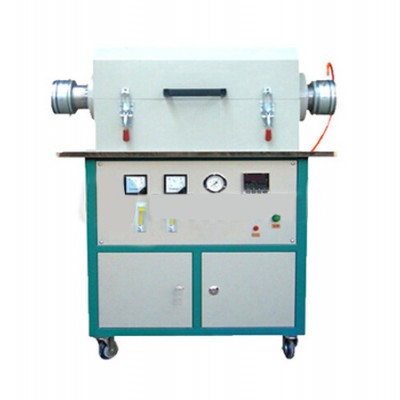

高温真空管式炉

手机扫描查看

型号

最大功率

炉膛有效尺寸
恒温区（mm）

控制形式

NWTG-17A

8

Φ50*200

程控表

NWTG-17B

10

Φ60*200

程控表

NWTG-17C

11

Φ80*200

程控表

NWTG-17D

12

Φ80*300

程控表

纳维特系列管式电阻炉，除以上规格型号外，还可根据用户要求定制，以满足用户的不同要求。

用途

　　设计用于对物料在氧气环境下进行烧结/烧结/连续/淬火等。广泛用于陶瓷，冶金，电子，玻璃，化工，机械，耐火材料，新材料开发，特种材料，建材，高校，科研院所，工矿企业做粉末焙烧，陶瓷烧结，高温实验，材料处理，质量检测等。

主要特点

• 操作方便，螺杆，PID自整定，自动加热，自动保温，自动降温，无需值守；可另配与计算机通讯通过计算机操作电炉（启动电炉，停止电炉，暂停加热，设定加热曲线，加热曲线储存，历史曲线等

• 双层炉壳，炉体经精致喷塑耐腐蚀耐酸碱，炉体与炉膛隔离采用风冷，壳体表面的温度小于60度

• 节能：炉膛材料为（炉膛采用进口纤维制作而成，耐高温，耐急热急冷，保温性能好）

• 加热快（加热速度1℃/ h至40℃/ min可调）

• 双回路保护（超温，超压，超流，段偶，断电等）

• 静音电子继电器

• 标准配置数字式PID控制器，可调节加热曲线，保温温度和保温时间

• 超温报警并断电，漏电保护，操作安全可靠

• 侧开式炉门，适当的样品装载，加入加装通气口，可在氧气或惰性气氛下操作壳体结构双重（或四面）加热确保高度均匀的温度分布（保护气操作作为额外配置）

技术参数

• 最高温度：1700℃，连续使用温度：1650℃

• 建议升温速率：10℃/min(≦1400℃)

• 输入电源：AC220V 50Hz 单相，最大功率：4KW

• 加热元件：硅碳棒

• 热电偶：S型单铂铑热电偶

炉体结构

• 内炉膛表面涂有美国进口的高温氧化铝涂层可以提高反射率和设备的加热效率，同时也可以延长仪器的替代

• 采用双层壳体结构，双层炉壳之间插入风冷循环系统，替换壳体表面温度小于60℃（参考值）

• 带有过载和断偶保护，并设有开门断电功能

炉管

• 炉管：高纯刚玉管，其最高可承受温度为1650℃

• 炉管尺寸：(标配)60*1000mm

• 炉管尺寸：(选配)80*1000mm

• 为了防止热量以热辐射的形式损失，仪器配有氧化铝管堵(在加热前必须把管堵放入炉管内)



真空密封

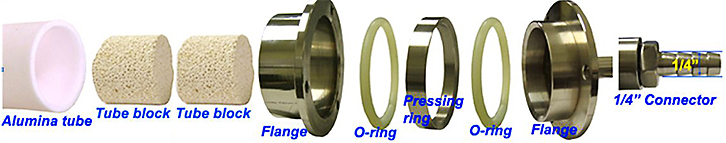

• 包含一对不锈钢真空法兰(上面已安装了机械压力表和不锈钢截止阀)

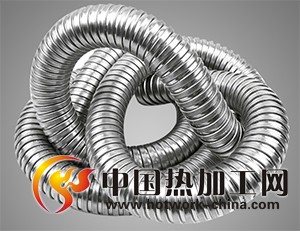

• 可选：为了更快的获得较高的真空度，建议使用KF25不锈钢法兰(如下图)、不锈钢波纹管和数字式真空显示计

真空度

• 机械真空泵：10-2 torr
• 分子泵：10-5 torr

温控系统

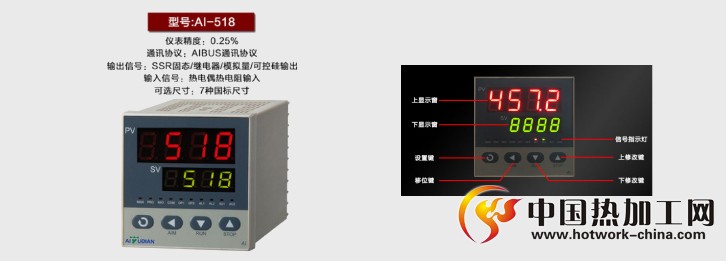

• 包含一个YD518P型温度控制器

• PID自动控温系统

• 智能化30段螺杆控制

• 内置过热保护和热电偶故障报警

• 控温精度：±1℃

• 默认DB9 PC通信连接端口

• 通过MET，UL等国际认证

• 可选购电脑温度控制软件（用于YD518P系列控制器）用于控制加热曲线和导出数据

设备尺寸和重量

• 炉体尺寸：515mm L ´500mm W´730mm H

• 炉膛尺寸：150mm L´150 mm W´150mm H

• 净重：120kg

企业资质和荣誉

• 质量管理体系认证GB / T19001：2016 / ISO9001：2015，“洛阳市文明诚信经营示范企业”“质量，服务，信誉AAA企业”产品经得起检测机构的检验，如需要可以出具第三方鉴定认证书。

承诺

• 一年质保期，终身维护
• 特别提示：
• （1）耗材部分如加热元件，石英管，样品坩埚等不包含内部
• （2）因使用腐蚀性气体和酸性气体造成的损害不在保修范围内
