链板排屑机 切屑输送

手机扫描查看

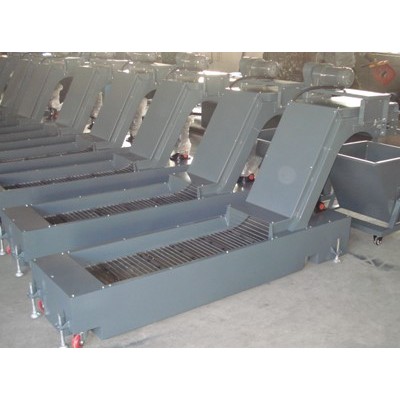

       链板排屑机主要由减速电机、传动机构、链板总成、壳体、过载保护装置及集屑车等组成。

链板排屑机的链板总成表面焊接有挡屑板，可以有效的将切屑全部输送至集屑车或金属压块机内进行压块处理。

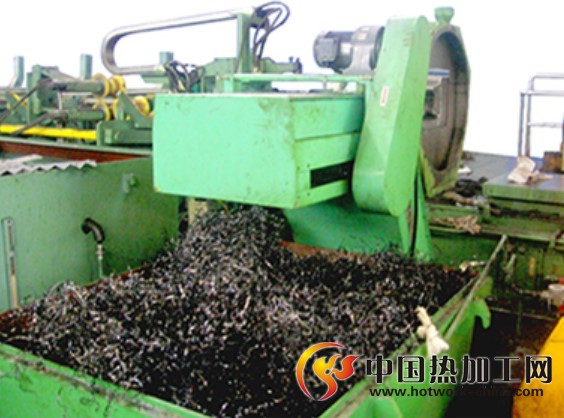

链板排屑机工作时，减速电机驱动传动机构，带动链板总成进行回转运动，将机床加工过程中产生的切屑收集输送至集屑车或金属压块机内。链板排屑机驱动轴采用45＃钢经调质处理后精加工制成，驱动轴上安装有链轮，链轮成对加工，以保证同步性。张紧装置安装在排屑机的壳体内壁上，张紧装置有两个半圆型钢板组成。扭力限制器安装在驱动轴轴端，用于保护排屑机链板总成因意外卡滞而导致的链板断裂或减速电机烧毁。驱动轴也可以安装电感式接近开关，用于 主动轴的工作状态，如果扭力限制器过载，则接近开关检测不到有规律的信号输入，在这种情况下，控制系统自动切断减速电机的电源，并输出声光报警。

链板排屑机通过变化输送速度、输送宽度来调整机器的输送量；适用于长条状屑及团状屑（小団状屑，对钢、铸铁、铜、铝及非金属）的输送；可广泛应用于数控机床、加工中心、流水线、组合机床、专用机床生产线、及自动生产线的切屑输送；适用于干式与湿式加工。

链板排屑机运转平稳、无噪音，配有机械过载保护及正反转开关，安全可靠。

       链板排屑机可根据客户现场工况，进行设计制造，达到不同的输送效果，满足不同的工况需要。
