活塞杆高频淬火设备

手机扫描查看

    活塞杆是支持活塞做功的连接部件，大部分应用在油缸、气缸运动执行部件中，是一个运动频繁、技术要求高的运动部件。以液压油缸为例，由：缸筒、活塞杆（油缸杆）、活塞、端盖几部分组成。其加工质量的好坏直接影响整个产品的寿命和可靠性。活塞杆加工要求高，其表面粗糙度要求为Ra0.4～0.8μm，对同轴度、耐磨性要求严格。活塞杆有一道重要的工序叫做高频淬火，那么我们高频淬火是如何进行的呢？

    高频淬火活塞杆高频淬火的具体操作，是为：在经过粗磨加工后，是进行中频或高频淬火处理，并且，其感应加热到1000—1020度，采用压缩空气进行喷射冷却，使其淬火硬层深度为1.5—2.5mm。在淬火后，还要进行校直处理。之后，是在200到220度回火，并保温1到2个小时，这样，其冷却后的硬度可达HRC50以上。

     高频淬火活塞杆的高频淬火，其从专业角度来讲，其是使活塞杆表面产生一定的感应电流，然后进行迅速加热，之后再进行迅速淬火的一种热处理方法。其主要目的，是为了让活塞杆表面在一定深度范围内获得马氏体组织，并且其心部仍然保持淬火前的组织状态，从而，使得活塞杆表面硬度等达标，使其心部的塑性和韧性达标。

     活塞杆高频淬火设备选型

    一、GCQ200－0.2 全固态感应加热电源

    输入电源： 三相380V50HZ

    输入容量 240kVA

    额定输出功率 200kW

    输出频率 15—30KHz

    输入容量 240kVA

    外形尺寸（长×宽×高）1550x750X1880(mm)

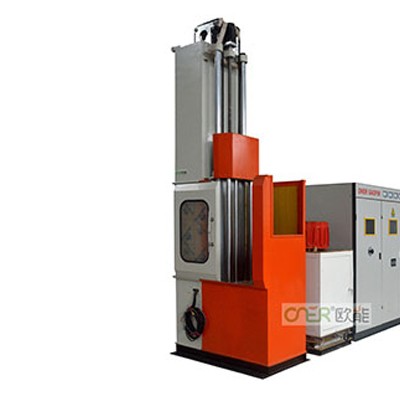

    二、CJLS－0805立式淬火机床

    最大夹持工件长度 820mm

    最大垂直移动行程 800mm

    最大装夹工件直径 Φ500mm

    最大装夹工件重量 80kg

    机床淬火移动速度 1-30mm/s

    机床快速移动速度 20-80 mm/s

    主轴转速(下顶尖) 40~150r.p.m

    机床移动重量定位精度 ±0.1mm

    机床全行程内双向平行精度 ≤0.3mm

    机床全行程内外圆跳动量 ≤0.2mm

    数控二维调节行程 Y方向 100mm

    Z方向 100mm

    床身外形尺寸（长×宽×高） 1240 mm×800 mm×2780 mm

    操作柜外形尺寸(宽×厚×高) 600 mm×400 mm×1600 mm

    机床重量 约1200kg

    三、 ONZL－15电源冷却系统

    输入电源 三相380V 50Hz

    额定功率 13kW

    制冷功率 42kW

    流量 120L/min
