双主轴移动式数控排刀车床结构形式是双主轴平行对置排列,排刀架固定于机床中部。双主轴可独立编写程序进行X轴、Z轴移动,实现主轴与副主轴夹持工件的自动交换。解决了工件在一次装夹下的夹持端二道工序的加工问题。具有换刀速度快、定位精度高、生产效率高、节省人工、高性价比等特点。同时机床上可以集成如振动盘等各种形式的自动上下料机构,实现无人化自动加工。机床合二为一,节省了占地面积。
机床参数 | |||||
电源 | 电源额定电压 | 三相交流380V | 排刀系统 | T型槽排刀式 | |
电源额定频率 | 50HZ | ||||
总输入功率 | 10.8kW | ||||
数控系统 | BYSK | YZ150 | |||
最小设定单位 | 0.001mm | ||||
X轴脉冲当量 | 0.0005mm | 冷却系统 | 切削油用电机功率 | 0.18kW | |
冷却箱容量 | 150L | ||||
Z轴脉冲当量 | 0.001mm | 润滑系统 | 马达功率 | 25W | |
最大编程尺寸 | ±9999.999 | 容量 | 2L | ||
切削速度 | 1--4000mm/min | ||||
X轴快速进给速度 | 20000mm/min | 液压系统 | 液压马达功率 | 1.5kW | |
油压压力 | 3.0Mpa | ||||

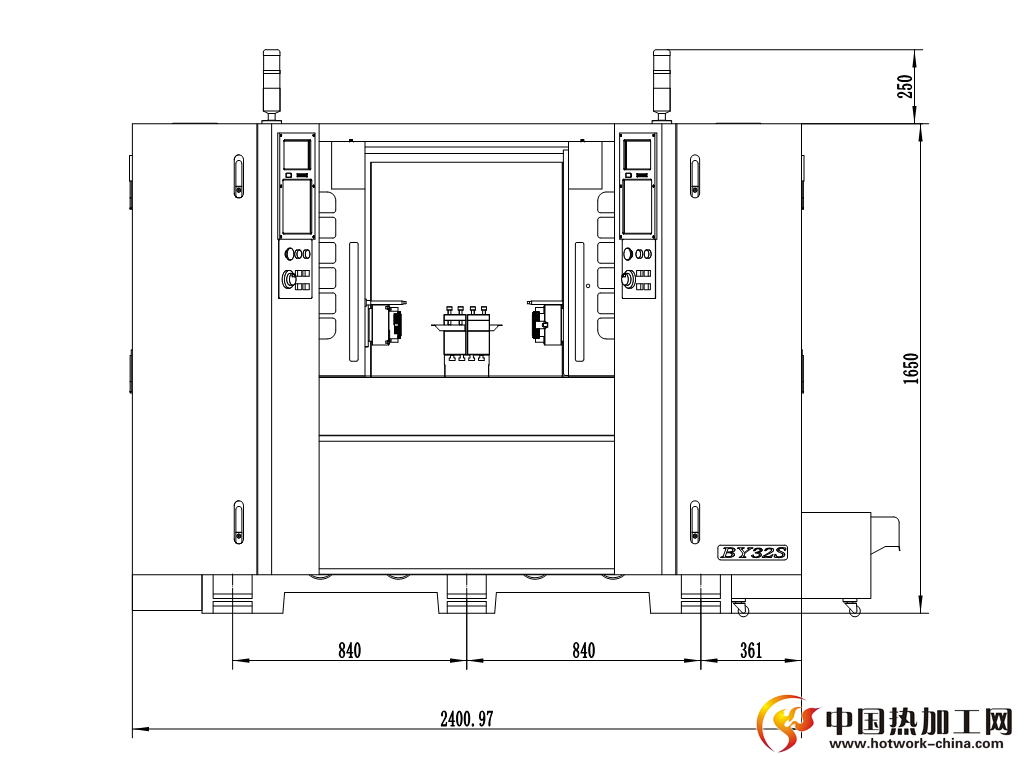

Z轴快速进给速度 | 20000mm/min | 机床尺寸 | 长*宽*高 | 2400*1600*1900 | |
主轴 | 最大棒料直径 | Φ32mm | 机床重量 | ||
主轴通孔直径 | Φ33mm | 可选配置 | |||
最大旋转直径 | Φ190mm | ||||
主轴中心离地面高度 | 980mm | ||||
主轴转速 | 0-4000r/min | ||||
主轴马达功率 | 4kW | ||||
行程 | X轴行程 | 780mm(直径量) | |||
Z轴行程 | 250mm | ||||
X轴伺服马达功率 | 1.3kW | ||||
Z轴伺服马达功率 | 1.3kW | ||||
滑轨形式 | 直线导轨 |
