CK32A3-S多功能车铣复合数控机床,在其基础上可根据零件不同的生产需求。选择配置成车铣复合车床和双主轴数控排刀车床,其结构形式是在拖板上增加一个Y轴及侧铣动力刀头或端面动力头,可满足车削、铣削复合化加工需求。另可在小拖板上增加一个副主轴,并在机床主轴箱侧面固定一个Y轴、副轴刀座及切断刀座,可实现工序的自动交换及二道工序加工,配备自动送料机更可以实现全自动加工。既保持了排刀车床刚性好、切削精度高的特点,又解决了工件一次装夹下的二道工序加工问题。
CK32A3-S多功能车铣复合数控机床机床参数 | |||||
电源 | 电源额定电压 | 三相交流380V | 冷却系统 | 切削油用电机功率 | 0.18kW |
电源额定频率 | 50HZ | 冷却箱容量 | 150L | ||
总输入功率 | 7.5kW | 润滑系统 | 马达功率 | 25W | |
数控系统 | BYSK | YZ180 | 容量 | 2L | |
最小设定单位 | 0.001mm | ||||
X轴脉冲当量 | 0.0005mm | 液压系统 | 液压马达功率 | 0.75kW | |
油压压力 | 3.0Mpa | ||||

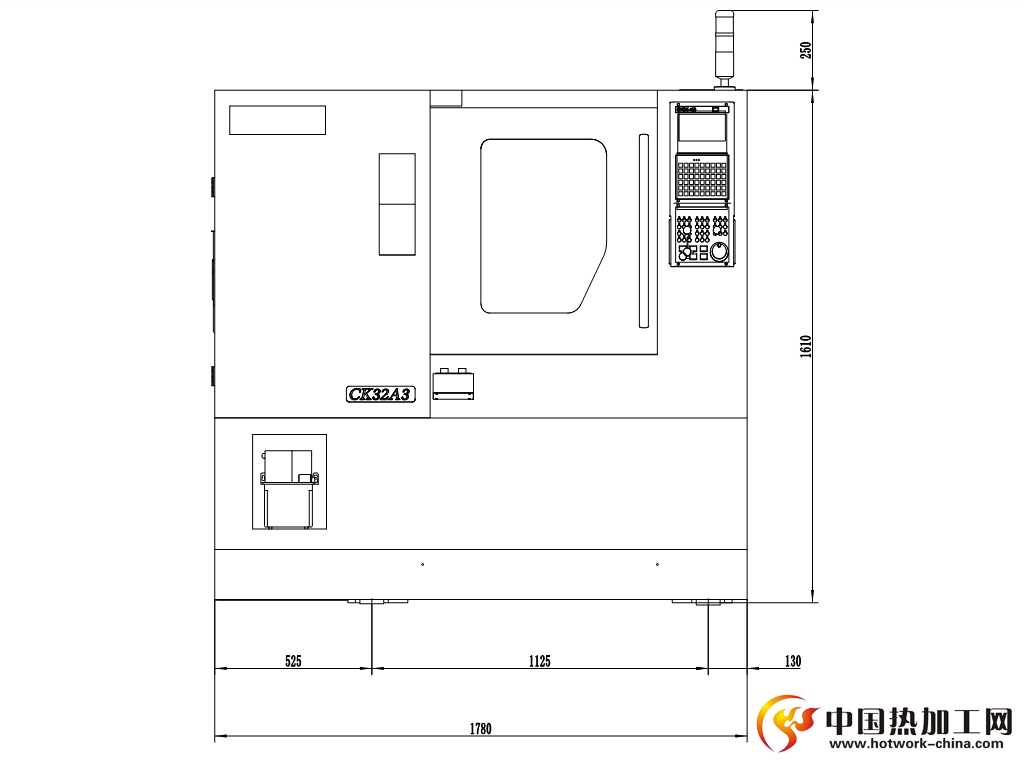

Z轴脉冲当量 | 0.001mm | 机床尺寸 | 长*宽*高 | 1780*1480*1860 | |
最大编程尺寸 | ±9999.999 | 机床重量 | |||
切削速度 | 1--4000mm/min | 动力头配置 | |||
X轴快速进给速度 | 20000mm/min | ||||
Y轴多功能动力头刀座 | |||||
Z轴快速进给速度 | 20000mm/min | 动力头 | 端面 | 4把 | |
主轴 | 最大棒料直径 | Φ32mm | 侧面 | 4把 | |
主轴通孔直径 | Φ33mm | 功率 | 2kW | ||
最大旋转直径 | Φ400mm | 转速 | 4000r/min | ||
主轴中心离地面高度 | 1000mm | 夹头 | ER16 | ||
主轴转速 | 0-4000r/min | 排刀刀具 | 16*16方刀+∮20孔刀 | 5把+4把 | |
主轴马达功率 | 4kW/5kW | ||||
行程 | X轴行程 | 600mm(直径量) | |||
Z轴行程 | 300mm | ||||
X轴伺服马达功率 | 1.3kW | ||||
Z轴伺服马达功率 | 1.3kW | ||||
滑轨形式 | 直线导轨 |
CK32A3-S多功能车铣复合数控机床机床配置 |
||
名称 |
型号/规格 |
厂家 |
系统 |
BYSK150系统 |
自制 |
主轴 |
32主轴单元 |
自制 |
主轴电机 |
选配 |
|
X轴电机 |
1.3kw绝对值伺服电机 |
汇川+总线 |
Z轴电机 |
1.3kw绝对值伺服电机 |
汇川+总线 |
X轴丝杆 |
537*2510 |
跃尔 |
Z轴丝杆 |
670*3210 |
跃尔 |
X轴导轨 |
HGH30 |
台湾品牌 |
Z轴导轨 |
HGH30 |
台湾品牌 |
|
|
|
|
|
|
|
|
|
|
|
|
|
